Dokovací rám Han-Modular® pro skladování energie

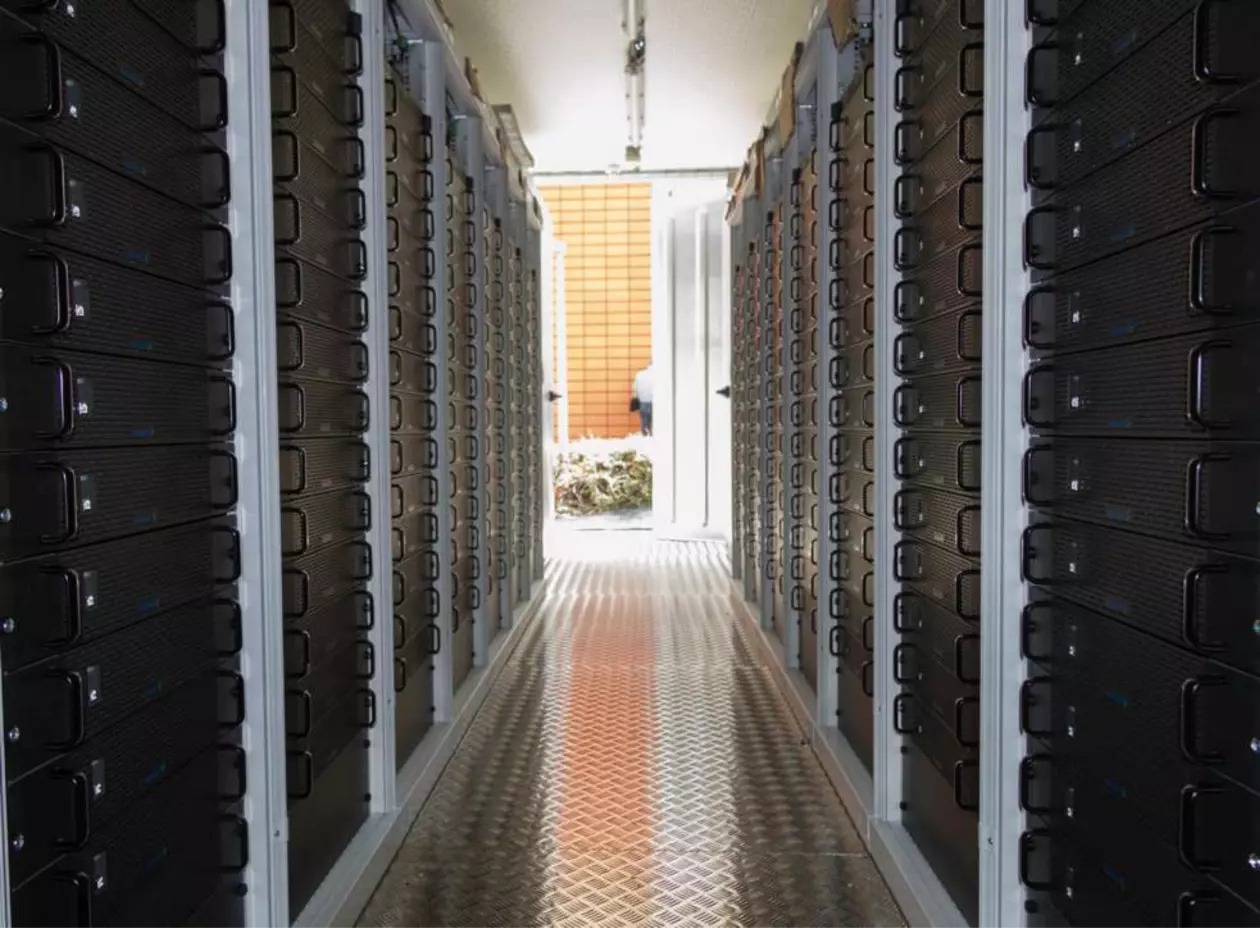

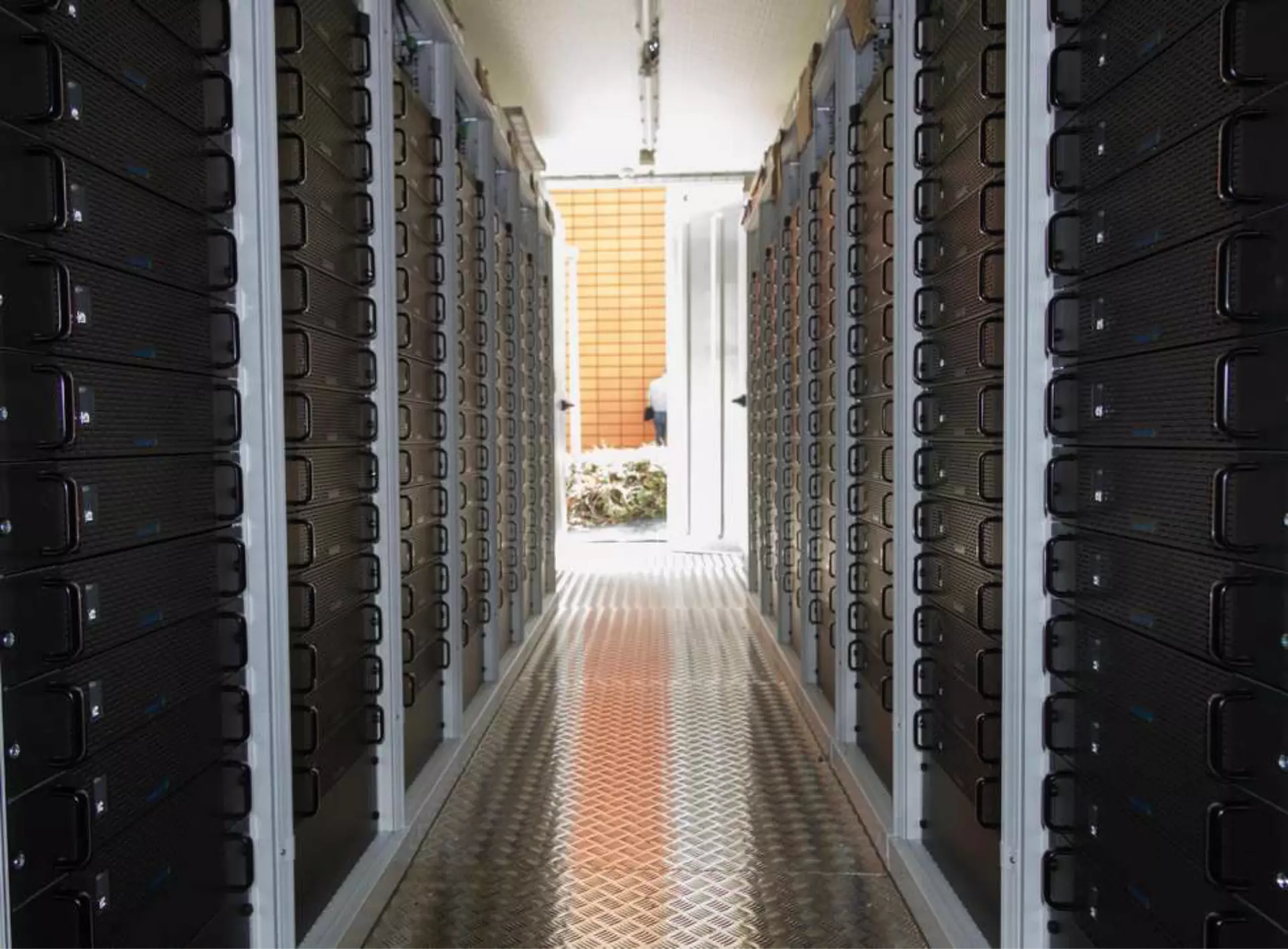

Nizozemská společnost ATEPS vyrábí velká úložiště elektřiny pro solární a větrné elektrárny. Základem jsou 19palcové skříně, každá s 16 paměťovými zásuvkami. Díky modulární konstrukci skříní je možné flexibilně přizpůsobit celkovou velikost systémů různým výrobcům energie.

ATEPS zařízení pro ukládání energie na místě, obvykle společně se střídači. Provozovatelé využívají systémy skladování ATEPS k řízení dodávky energie ze svých generátorů do sítě a k prodeji vyrobené energie za maximální tarif. Část zásobníků slouží také k optimalizaci spotřeby energie v domácnosti. Objem zásobníků se pohybuje od několika kilowatthodin až po několik megawatthodin.

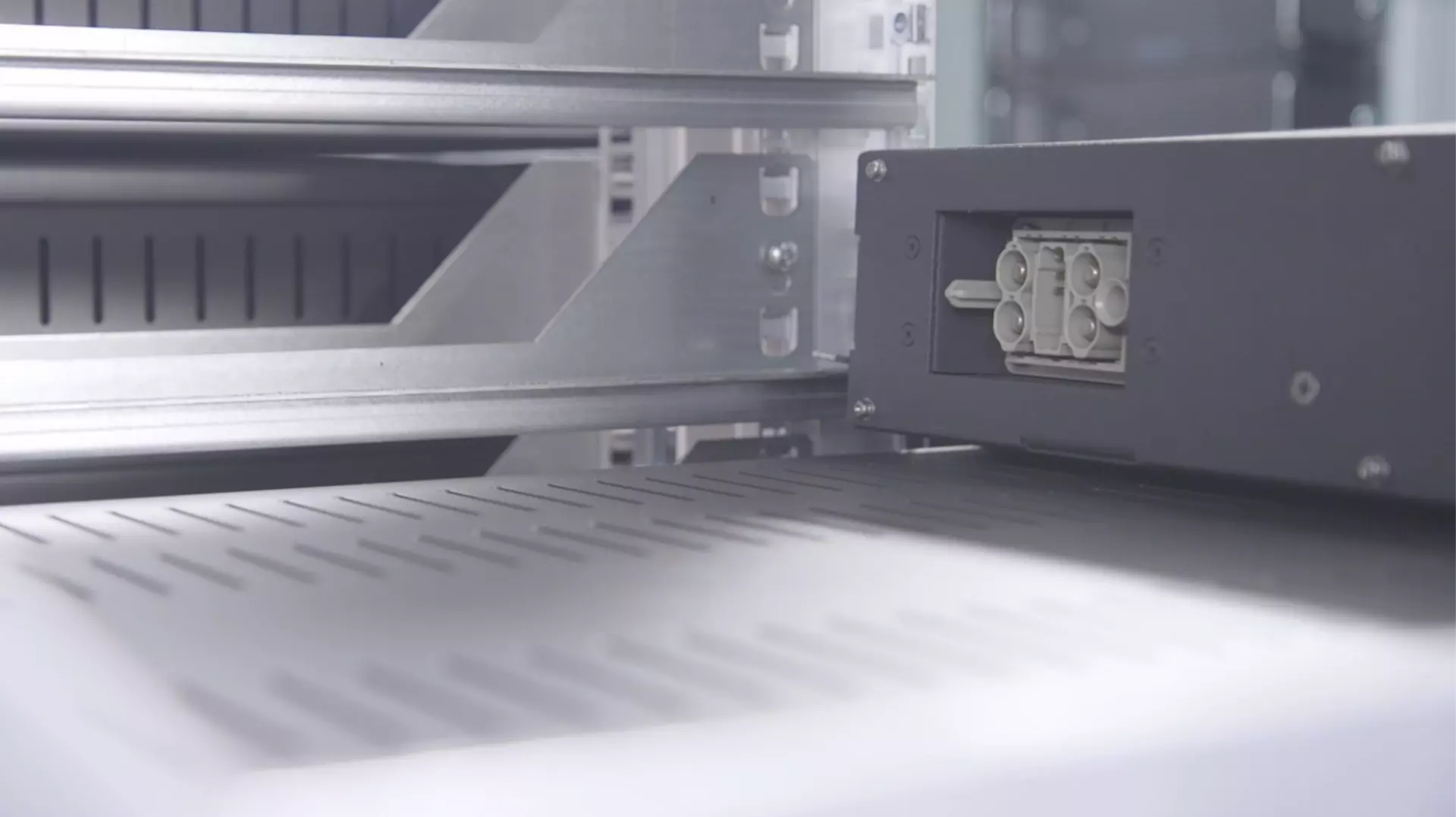

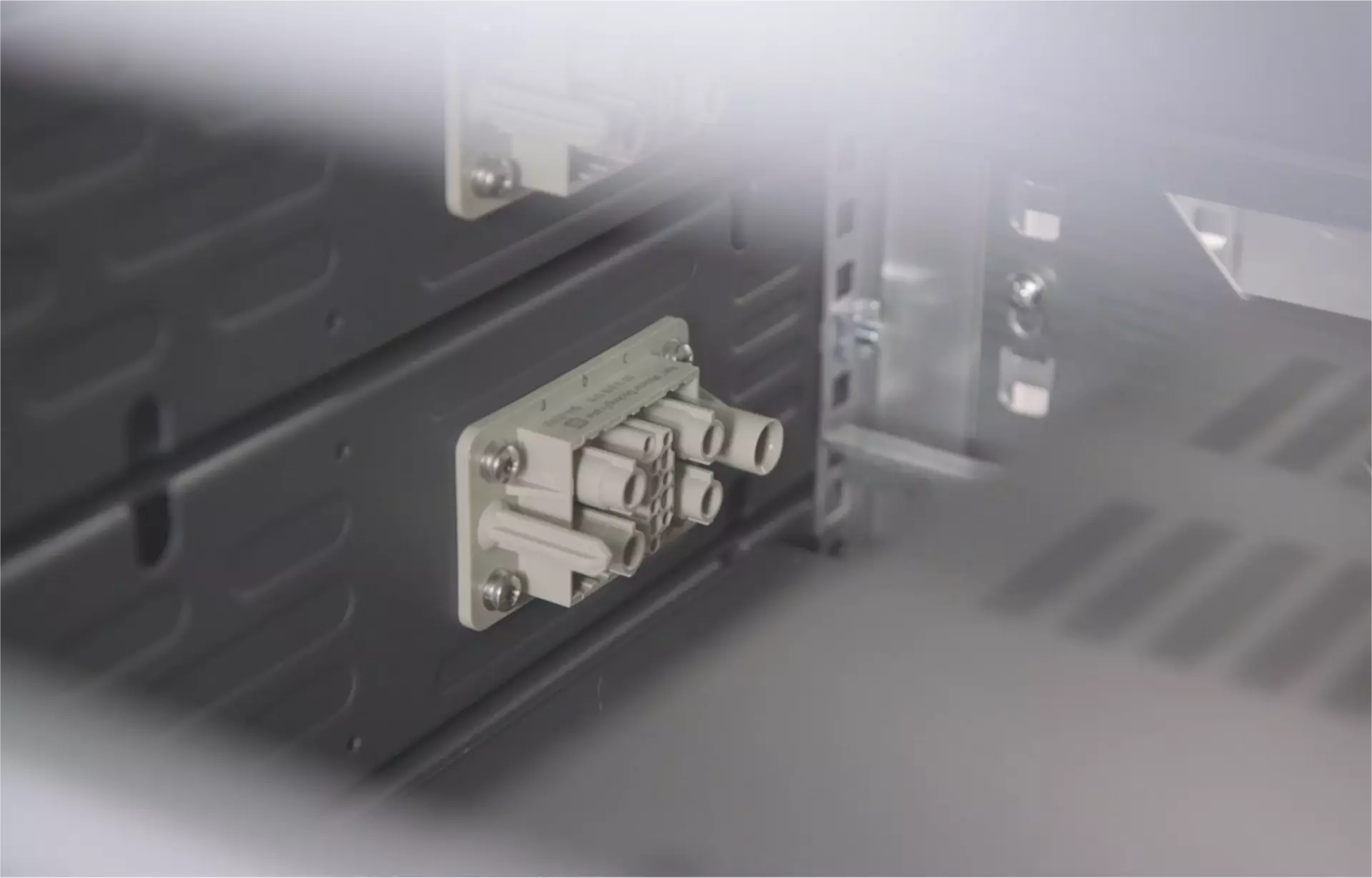

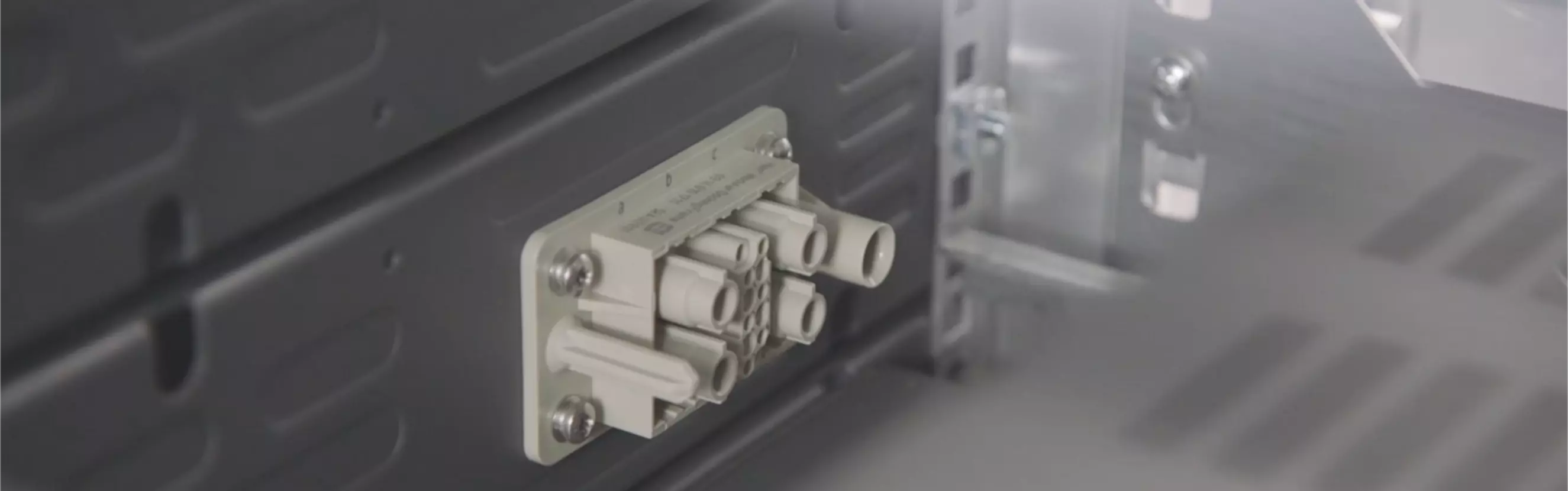

Z bezpečnostních důvodů jsou rozhraní pro napájení a přenos dat umístěna na zadní straně úložných zásuvek, protože se zde vyskytuje napětí vyšší než 800 V. ATEPS v současné době používá jako rozhraní axiální šroub 70 A a datové moduly řady Han-Modular®, které jsou bezpečně spojeny dokovacími rámy s příslušnými protějšky v úložné stěně.

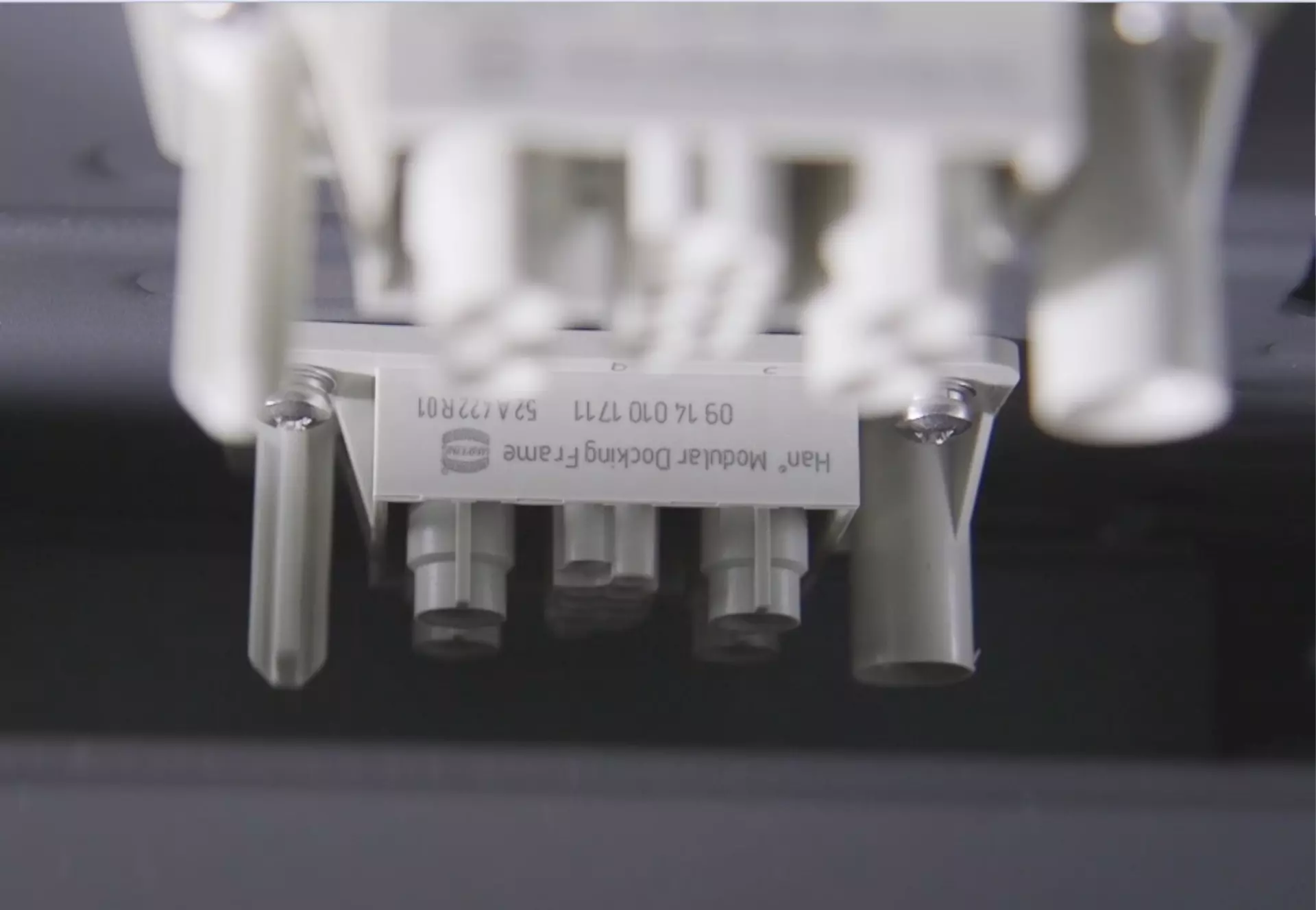

Rámové prvky jsou však stejně vysoké i nízké, liší se šířkou a nabízejí prostor pro dva až šest modulů. Dlouhé vodicí kolíky zajišťují, že paměťové zásuvky nemohou minout svůj připojovací bod na stěně rozváděče.

Konektory umožňují předmontáž skladovacích jednotek, což urychluje instalaci na staveništi. Konektory také zjednodušují servis a údržbu, protože nefunkční jednotky lze rychleji vyjmout a nahradit novými funkčními zásuvkami.

Po dobu opravy nebo servisu vadných jednotek systém nadále funguje. Konektory Han® tak pomáhají omezit prostoje.

Dokovací rám je plovoucí a může být podle potřeby vyroben z kovu nebo plastu. Do rámu lze integrovat až šest modulů z programu Han-Modular®, který obsahuje přibližně 100 různých rozhraní. Nabídka zahrnuje výkonové moduly až do 200 A a signálové moduly s vysokým pólem, všechny běžné ethernetové moduly a různá robustní komunikační rozhraní. Kromě skladování energie je hlavní oblastí použití strojírenství.

ATEPS přikládá velký význam dodavatelům, kteří jsou schopni dodávat své díly do celé Evropy, Asie a Ameriky ve stejné kvalitě a rychlosti. "Ve všech zemích, kde působíme, nabízí společnost HARTING stejné konektory se stejnými informacemi a za stejnou cenu. To je pro naše plánování velmi důležité," říká technický ředitel společnosti ATEPS Jos Theuns.

"Naše společnost se navíc neustále vyvíjí. Pokud chceme zvýšit výkon našich úložných systémů, můžeme se vždy spolehnout na to, že společnost HARTING přijde s těmi správnými konektory."
