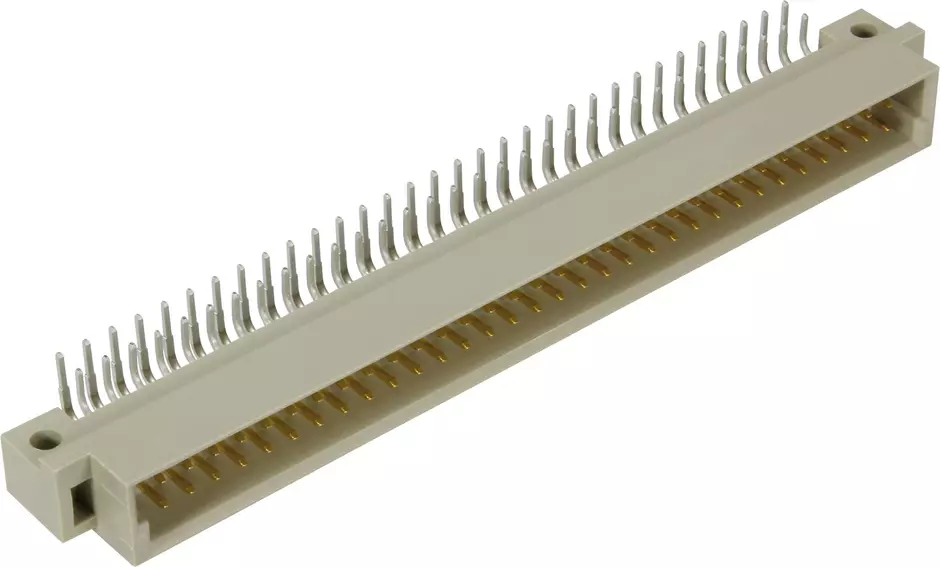

DIN-Signal B064MS-3,0C1-2-cod

Položka č.: 09 02 664 6921

Obrázek je pouze ilustrační. Viz popis produktu.

Male konektor

Položka č.: 09 02 664 6921

a zjistit ceny a dostupnost.

a zjistit ceny a dostupnost.

Male konektor

Připojování vlnovým pájením

Jmenovitý proud: ‌2 A

Kontakty: 64

Úhlové provedení

Slitina mědi

Au na NiP na Ni Na straně konektoru, Sn na Ni Na straně připojení

Úroveň vlastností: 2, Podle IEC 60603-2

Kódování: Kódování beze ztráty kontaktu, Boční kódování

Upevnění PCB: S upevňovací přírubou

Termoplastická pryskyřice, plněná skleněnými vlákny

RAL 7032 (štěrková šedá)

Identifikace

Verze

Způsob připojení	Připojování vlnovým pájením
Typ připojení	Základní deska na dceřinou kartu
	Rozšiřující karta
	PCB deska–kabel
Počet kontaktů	64
Konfigurace kontaktů	Řady a + b, pozice 1, 2, ... , 31, 32
Kódování	Kódování beze ztráty kontaktu
Kódování	Boční kódování
Upevnění PCB	S upevňovací přírubou

Technické vlastnosti

Úroveň vlastností	2
Úroveň vlastností	Podle IEC 60603-2
Hot plugging	Ne
Řady kontaktů	2
Rozteč kontaktů (na straně připojení)	2.54 mm
Rozteč kontaktů (na čelní straně)	2.54 mm
Jmenovitý proud	2 A
Jmenovitý proud	Jmenovitý proud měřený při 20 °C, podrobnosti viz křivka poklesu zatížitelnosti
Vzdušná vzdálenost	1.2 mm
Délka povrchových cest	1.2 mm
Izolační odpor	>10¹² Ω
Vnitřní odpor	20 mΩ
Mezní teplota	[-55] ... [+125 °C]
Připojovací síla	60 N
Odpojovací síla	40 N
Spojovací cykly	400
Zkušební napětí Ur.m.s.	[1 kV]
Izolační skupina	IIIa (175 ≤ CTI < 400)

Material properties

Protipožární ochrana drážních vozidel	EN 45545-2 (2020-08) + A1 (2023-10)
Čína RoHS	e
RoHS	V souladu s předpisy
Látky SVHC podle nařízení REACH	Neobsahuje
Látky podle přílohy XVII nařízení REACH	Neobsahuje
Látky podle přílohy XIV nařízení REACH	Neobsahuje
Sada požadavků se stupni ohrožení	R26
ELV status	V souladu s předpisy
Látky spadající do působnosti předpisu California Proposition 65	Ano
Látky spadající do působnosti předpisu California Proposition 65	Olovo
	Nikl
Materiál (vložka)	Termoplastická pryskyřice, plněná skleněnými vlákny
Barva (vložka)	RAL 7032 (štěrková šedá)
Materiál (kontakty)	Slitina mědi
Povrch (kontaktů)	Au na NiP na Ni Na straně konektoru
Povrch (kontaktů)	Sn na Ni Na straně připojení
Třída hořlavosti materiálu podle UL 94	V-0

Specifications and approvals

Obchodní údaje

Evropské číslo celního tarifu	85366990
Velikost balení	20
Hmotnost netto	12.618 g
Země původu	Německo
GTIN	5713140003774
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
