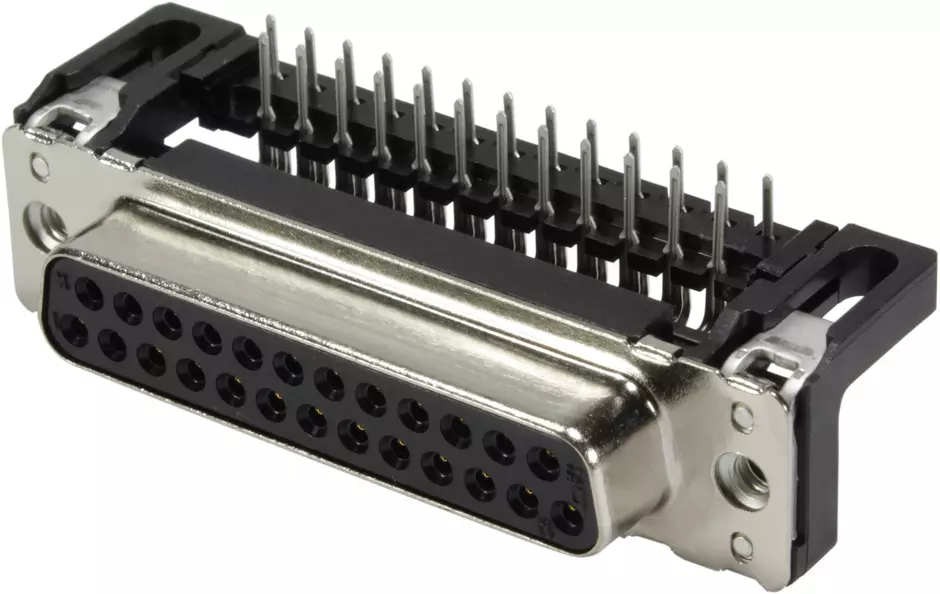

DSUB SV FE SSDP ANG73-284 25P PL2 NUT 4-

Položka č.: 09 66 313 6602

Obrázek je pouze ilustrační. Viz popis produktu.

Konektor

Položka č.: 09 66 313 6602

a zjistit ceny a dostupnost.

a zjistit ceny a dostupnost.

Konektor

Připojování vlnovým pájením

Jmenovitý proud: ‌6.5 A

Zásuvka (female)

Velikost: D-Sub 3

Termoplastická pryskyřice, plněná skleněnými vlákny (PBTP), Kryt: pokovená ocel

Černá

Kontakty: 25

Slitina mědi

Ušlechtilý kov na Ni

Identifikace

Verze

Způsob připojení	Připojování vlnovým pájením
Provedení	Zásuvka (female)
Velikost	D-Sub 3
Typ připojení	Základní deska na dceřinou kartu
Počet kontaktů	25
Délka zakončení	2,9 mm
Způsob zajišťování	Upevňovací příruba se závitem 4-40 UNC

Technické vlastnosti

Vzdálenost mezi řadami	2,84 mm
Rozteč kontaktů (na straně připojení)	2,76 mm
Jmenovitý proud	‌ 6,5 A
Vzdušná vzdálenost	≥ 1 mm
Délka povrchových cest	≥ 1 mm
Izolační odpor	>10¹⁰ Ω
Vnitřní odpor	≤ 10 mΩ
Utahovací moment	≤0,6 Nm Šroubovací čep
Mezní teplota	-55 ... +125 °C
Připojovací síla	≤ 83 N
Odpojovací síla	≥ 7,8 N
Odpojovací síla	≤ 56 N
Úroveň vlastností	2
Úroveň vlastností	Podle CECC 75301-802
Spojovací cykly	≥ 250
Zkušební napětí Ur.m.s.	1 kV
Izolační skupina	IIIa (175 ≤ CTI < 400)
Tloušťka PCB	≥1,6 mm
Instalační výška	‌ 7,3 mm
Hot plugging	Ne

Vlastnosti materiálu

Materiál (vložka)	Termoplastická pryskyřice, plněná skleněnými vlákny (PBTP)
Materiál (vložka)	Kryt: pokovená ocel
Barva (vložka)	Černá
Materiál (kontakty)	Slitina mědi
Povrch (kontaktů)	Ušlechtilý kov na Ni
Třída hořlavosti materiálu podle UL 94	V-0
RoHS	V souladu s předpisy
ELV status	V souladu s předpisy
Čína RoHS	e
Látky podle přílohy XVII nařízení REACH	Neobsahuje
Látky podle přílohy XIV nařízení REACH	Neobsahuje
Látky SVHC podle nařízení REACH	Neobsahuje
Látky spadající do působnosti předpisu California Proposition 65	Ano
Látky spadající do působnosti předpisu California Proposition 65	Nikl
Protipožární ochrana drážních vozidel	EN 45545-2 (2020-08) + A1 (2023-10)
Sada požadavků se stupni ohrožení	R26

Specifikace a schválení

Specifikace	DIN 41652
UL / CSA	UL 1977 ECBT2.E102079

Obchodní údaje

Velikost balení	100
Hmotnost netto	14,13 g
Země původu	Rumunsko
Evropské číslo celního tarifu	85366990
GTIN	5713140083271
eCl@ss	27.440.214,00
ETIM	EC001136
UNSPSC 24.0	39121469
