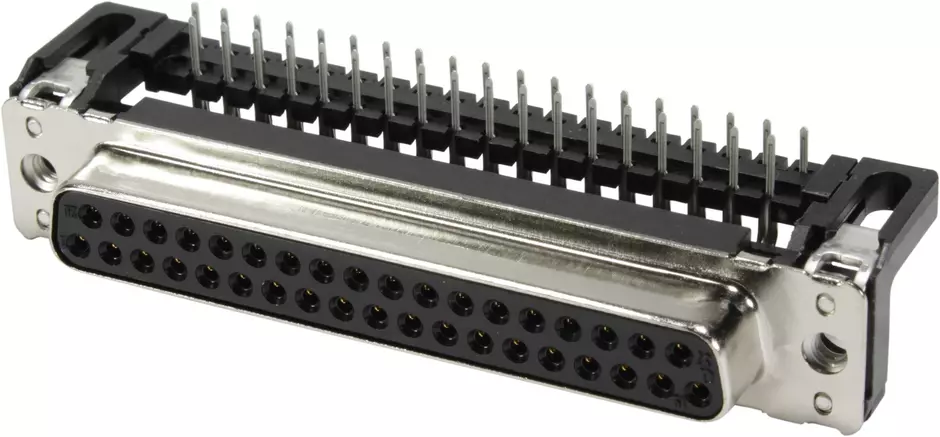

DSUB SV FE SSDP ANG73-284 37P PL2 NUT 4-

Položka č.: 09 66 413 6602

Obrázek je pouze ilustrační. Viz popis produktu.

Konektor

Položka č.: 09 66 413 6602

a zjistit ceny a dostupnost.

a zjistit ceny a dostupnost.

Konektor

Připojování vlnovým pájením

Jmenovitý proud: ‌6.5 A

Zásuvka (female)

Velikost: D-Sub 4

Termoplastická pryskyřice, plněná skleněnými vlákny (PBTP), Kryt: pokovená ocel

Černá

Kontakty: 37

Slitina mědi

Ušlechtilý kov na Ni

Identifikace

Verze

Způsob připojení	Připojování vlnovým pájením
Způsob zajišťování	Upevňovací příruba se závitem 4-40 UNC
Provedení	Zásuvka (female)
Velikost	D-Sub 4
Typ připojení	Základní deska na dceřinou kartu
Počet kontaktů	37
Délka zakončení	2.9 mm

Technické vlastnosti

Úroveň vlastností	2
Úroveň vlastností	Podle CECC 75301-802
Hot plugging	Ne
Vzdálenost mezi řadami	2.84 mm
Rozteč kontaktů (na straně připojení)	2.76 mm
Jmenovitý proud	6.5 A
Vzdušná vzdálenost	1 mm
Délka povrchových cest	1 mm
Izolační odpor	>10¹⁰ Ω
Vnitřní odpor	10 mΩ
Mezní teplota	-55 ... +125 °C
Utahovací moment	≤0,6 Nm Šroubovací čep
Připojovací síla	123 N
Odpojovací síla	11 N
Odpojovací síla	82 N
Spojovací cykly	250
Zkušební napětí Ur.m.s.	1 kV
Izolační skupina	IIIa (175 ≤ CTI < 400)
Tloušťka PCB	≥1,6 mm
Instalační výška	7.3 mm

Material properties

Protipožární ochrana drážních vozidel	EN 45545-2 (2020-08) + A1 (2023-10)
Čína RoHS	e
RoHS	V souladu s předpisy
Látky SVHC podle nařízení REACH	Neobsahuje
Látky podle přílohy XVII nařízení REACH	Neobsahuje
Látky podle přílohy XIV nařízení REACH	Neobsahuje
Sada požadavků se stupni ohrožení	R26
ELV status	V souladu s předpisy
Látky spadající do působnosti předpisu California Proposition 65	Ano
Látky spadající do působnosti předpisu California Proposition 65	Nikl
Materiál (vložka)	Termoplastická pryskyřice, plněná skleněnými vlákny (PBTP)
Materiál (vložka)	Kryt: pokovená ocel
Barva (vložka)	Černá
Materiál (kontakty)	Slitina mědi
Povrch (kontaktů)	Ušlechtilý kov na Ni
Třída hořlavosti materiálu podle UL 94	V-0

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E102079
Specifikace	DIN 41652

Obchodní údaje

Evropské číslo celního tarifu	85366990
Velikost balení	50
Hmotnost netto	19.57 g
Země původu	Rumunsko
GTIN	5713140084896
eCl@ss	27440214
ETIM	EC001136
UNSPSC 24.0	39121469
