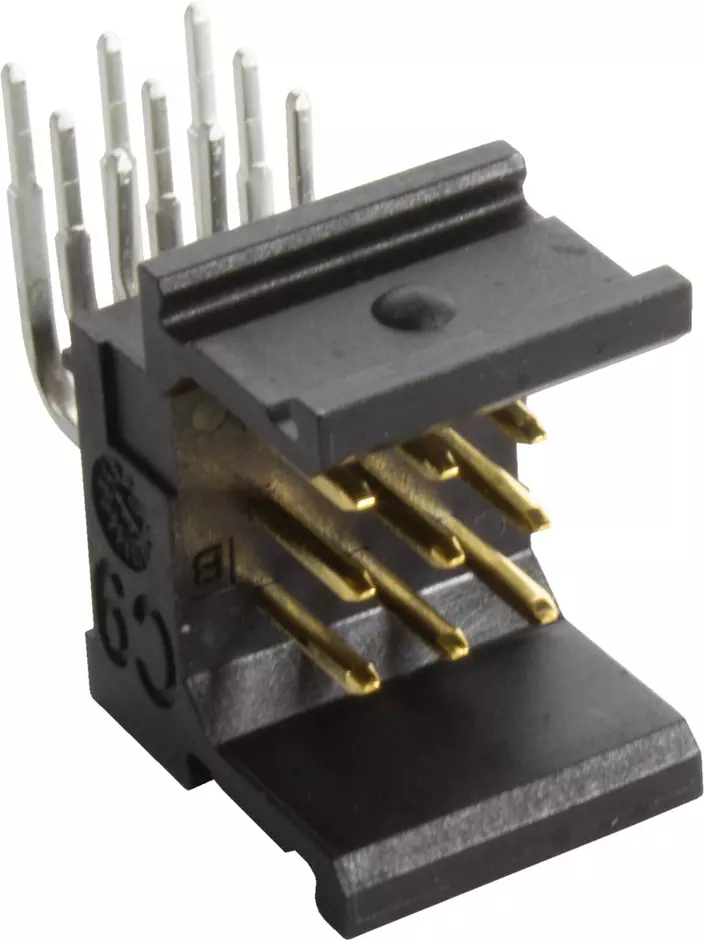

har-modular C9-module male angled Pa3

Položka č.: 02 51 909 1103

NovýKonfigurovatelné

Obrázek je pouze ilustrační. Viz popis produktu.

NovýKonfigurovatelné

Male konektor

Položka č.: 02 51 909 1103

a zjistit ceny a dostupnost.

a zjistit ceny a dostupnost.

Male konektor

Pájení přetavením s osazováním do průchozích otvorů (THR), Připojování vlnovým pájením

Jmenovitý proud: ‌2 A

Kontakty: 9

Úhlové provedení

Slitina mědi

Ušlechtilý kov na Ni Na straně konektoru, Sn na Ni Na straně připojení

Úroveň vlastností: 1, Podle IEC 60603-2

Polyamid (PA)

Černá

Identifikace

Verze

Šířka modulu	10,16 mm
Způsob připojení	Pájení přetavením s osazováním do průchozích otvorů (THR)
Způsob připojení	Připojování vlnovým pájením
Typ připojení	Základní deska na dceřinou kartu
Počet kontaktů	9
Předsunutý kontakt na pozici	a3
Délka zakončení	3 mm

Technické vlastnosti

Rozteč kontaktů (na čelní straně)	2,54 mm
Jmenovitý proud	‌ 2 A
Vzdušná vzdálenost	‌1 mm V modulu
Vzdušná vzdálenost	‌1,9 mm Od hrany modulu
Délka povrchových cest	‌1 mm V modulu
Délka povrchových cest	‌1,8 mm Od hrany modulu
Izolační odpor	>10¹¹ Ω
Vnitřní odpor	≤ 20 mΩ
Mezní teplota	-55 ... +125 °C (během pájení přetavením max. +240 °C po dobu 15 s)
Připojovací síla	≤ 9 N
Odpojovací síla	≤ 6 N
Úroveň vlastností	1
Úroveň vlastností	Podle IEC 60603-2
Spojovací cykly	≥ 500
Zkušební napětí Ur.m.s.	1 kV
Izolační skupina	I (600 ≤ CTI)
Hot plugging	Ne
Úroveň citlivosti na vlhkost (MSL)	1 Podle ECA/IPC/JEDEC J-STD-020D

Vlastnosti materiálu

Materiál (vložka)	Polyamid (PA)
Barva (vložka)	Černá
Materiál (kontakty)	Slitina mědi
Povrch (kontaktů)	Ušlechtilý kov na Ni Na straně konektoru
Povrch (kontaktů)	Sn na Ni Na straně připojení
Třída hořlavosti materiálu podle UL 94	V-0
RoHS	V souladu s předpisy
ELV status	V souladu s předpisy
Čína RoHS	e
Látky podle přílohy XVII nařízení REACH	Neobsahuje
Látky podle přílohy XIV nařízení REACH	Neobsahuje
Látky SVHC podle nařízení REACH	Neobsahuje
Látky spadající do působnosti předpisu California Proposition 65	Neobsahuje
Protipožární ochrana drážních vozidel	EN 45545-2 (2020-08) + A1 (2023-10)
Sada požadavků se stupni ohrožení	R26

Specifikace a schválení

Obchodní údaje

Velikost balení	20
Hmotnost netto	2 g
Země původu	Rumunsko
Evropské číslo celního tarifu	85366990
GTIN	5713140197916
eCl@ss	27.460.201,00
ETIM	EC002637
UNSPSC 24.0	39121415
