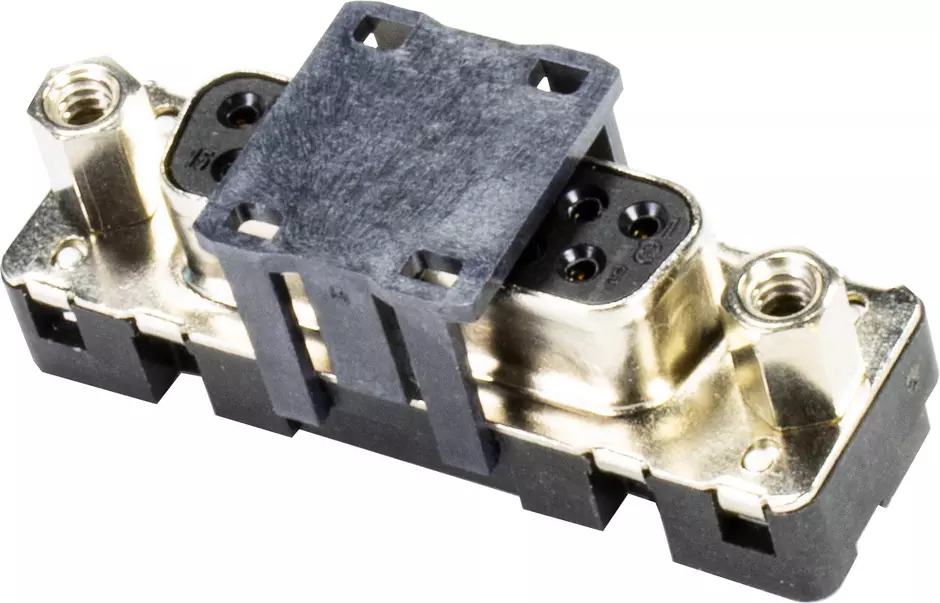

D-SUB S 15P STR FE THR UNCSL PL2 GP RE

Artikel nr.: 09 66 275 6583 741

Billedet er kun til illustrationsformål. Se venligst produktbeskrivelsen.

Konnektor

Artikel nr.: 09 66 275 6583 741

for at se priser og tilgængelighed.

for at se priser og tilgængelighed.

Konnektor

Terminering af flydelodning (THR)

Nominel strøm: ‌7.2 A

Hun

Størrelse: D-Sub 2

Termoplastisk harpiks, glasfiberfyldt (PPA), Skal: stål, forniklet

Sort

Kontakter: 15 Med jordstift

Kobberlegering

Ædelmetal over Ni

Identifikation

Version

Termineringsmetode	Terminering af flydelodning (THR)
Låsetype	Fastgørelsesflange med monteret skruelås 4-40 UNC
Køn	Hun
Størrelse	D-Sub 2
Tilslutningstype	Bundkort til datterkort
Tilslutningstype	Mezzanin
Antal kontakter	15
yderligere kontakter	Med jordstift
Termineringslængde	2.1 mm
Pakkens indhold	200 stk. på rulle

Tekniske egenskaber

Ydeevneniveau	2
Ydeevneniveau	i henhold til CECC 75301-802
Hot plugging	No
Afstand mellem rækker	2.84 mm
Kontaktafstand (termineringsside)	2.74 mm
Nominel strøm	7.2 A
Nominel strøm	@ 40 °C
Frigangsafstand	1 mm
Krybeafstand	1 mm
Isolationsmodstand	>10¹⁰ Ω
Kontaktmodstand	10 mΩ
Begrænsende temperatur	-55 ... +125 °C
Tilspændingsmoment	≤0,4 Nm Låseskrue
Indsætningskraft	50 N
Tilbagetrækningskraft	4.5 N
Tilbagetrækningskraft	33 N
Koblingscyklusser	250
Testspænding Ur.m.s.	1 kV
Isolationsgruppe	I (600 ≤ CTI)
PCB-tykkelse	≥1,6 mm
Samlingshøjde	6.2 mm
Fugtfølsomhedsniveau (MSL)	1 i henhold til ECA/IPC/JEDEC J-STD-020D
Procesfølsomhedsniveau (PSL)	R0 i henhold til ECA/IPC/JEDEC J-STD-020D

Material properties

Kina RoHS	50
RoHS	overensstemmelse med undtagelsen
REACH SVHC-stoffer	Ja
REACH bilag XVII-stoffer	Ikke indeholdt
REACH BILAG XIV-stoffer	Ikke indeholdt
ELV-status	overensstemmelse med undtagelsen
California Proposition 65 stoffer	Ja
RoHS-undtagelser	6(c): Kobberlegering indeholdende op til 4 vægtprocent bly
REACH SVHC-stoffer	Bly
California Proposition 65 stoffer	Bly
California Proposition 65 stoffer	Nikkel
Materiale (indsats)	Termoplastisk harpiks, glasfiberfyldt (PPA)
Materiale (indsats)	Skal: stål, forniklet
Farve (indsats)	Sort
Materiale (kontakter)	Kobberlegering
Overflade (kontakter)	Ædelmetal over Ni
Materialets antændelighedsklasse i henhold til UL 94	V-0

Specifications and approvals

Specifikationer	DIN 41652
Specifikationer	CECC 75301-802
