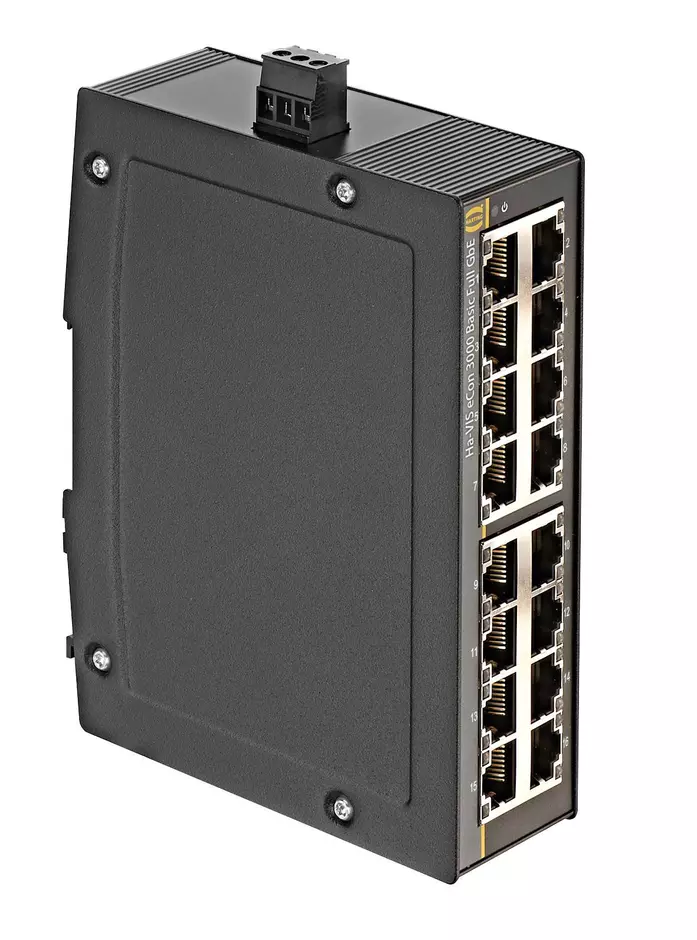

Ha-VIS eCon 3160GBT-A

Artikel nr.: 24 03 416 0000

Billedet er kun til illustrationsformål. Se venligst produktbeskrivelsen.

Industrielle Ethernet-switche

Artikel nr.: 24 03 416 0000

for at se priser og tilgængelighed.

for at se priser og tilgængelighed.

Industrielle Ethernet-switche

Ikke-administreret

Full Gigabit Ethernet

Nominel spænding: 24, 48

Samlet antal porte: 16

10/100/1000 Mbit/s (RJ45-Ports): 16

Driftstemperatur: -40 ... +70 °C

Identifikation

Element	Industrielle Ethernet-switche
Specifikation	Ikke-administreret
Serier	Ha-VIS eCon 3000
Type af Ethernet	Full Gigabit Ethernet

Version

Samlet antal porte	16
Fastgørelse	35 mm DIN-skinne i henhold til EN 60715
Koblingsteknologi	Store and Forward
Rammestørrelse	8 kB
MAC-tabelstørrelse	8k Indgange
Pakkebufferstørrelse	0.5 Megabit
Ikke-blokerende	Ja
Kvalitet af service	Ja
Energieffektivt Ethernet	Ja
Flowstyring	Fra
Signalkontakt	No
PoE-funktionalitet	No
Understøttelse af jumboramme	Ja
Pakkens indhold	Stikbar skruekontakt til strømforsyning
Pakkens indhold	Samlevejledning

Tekniske egenskaber

Driftstemperatur	[-40] ... [+70 °C]
Opbevaringstemperatur	[-40] ... [+85 °C]
Relativ luftfugtighed	[0] ... [95 %] Ikke-kondenserende (drift)
Relativ luftfugtighed	[0] ... [95 %] Ikke-kondenserende (opbevaring/transport)
Lufttryk	[≥795 hPa] ≈ 2000 m
Beskyttelsesgrad i henhold til IEC 60529	IP30 sammenkoblet tilstand
MTBF	1360000 h

Material properties

Kina RoHS	e
RoHS	overensstemmende
REACH SVHC-stoffer	Ikke indeholdt
REACH bilag XVII-stoffer	Ikke indeholdt
REACH BILAG XIV-stoffer	Ikke indeholdt
ELV-status	overensstemmende
California Proposition 65 stoffer	Ja
California Proposition 65 stoffer	Nikkel
Materiale (stikhus/hus)	Aluminium (anodiseret)
Materiale (stikhus/hus)	Stålplade (pulverlakeret)
Længde	107.5 mm
Bredde	38 mm
Højde	142 mm

Specifications and approvals

EtherNet/IP	false
UL / CSA	UL 508 NRAQ.E253944
UL / CSA	CSA-C22.2 No. 142 NRAQ7.E253944
PROFINET	false
FCC	true
Godkendelser	CE
Godkendelser	DNV GL
Specifikationer	EN 55022 Karakteristika for radiotransmissionsforstyrrelse
	EN 61000-4-2 Elektrostatisk udladning (ESD)
	EN 61000-4-3 Elektromagnetisk felt
	EN 61000-4-4 Hurtige transienter (burst)
	EN 61000-4-5 Krybestrømspændinger
	EN 61000-4-6 ledede forstyrrelser

Erhvervsmæssig data

Termineringsdata

Nominel spænding	24 V DC
Nominel spænding	48 V DC
Tilladt spænding	[9] ... [60 V DC]
Overspændingsbeskyttelse	Ja
Driftsstrøm	[<382 mA] @ 24 V DC
Driftsstrøm	[<191 mA] @ 48 V DC
Startstrøm	[<1,6 A] @ 24 V DC
Startstrøm	[<2,8 A] @ 48 V DC
Overstrømsbeskyttelse	[‌2 A] Ved indgang
Effektforbrug	[<9,17 W] @ 24 V DC
Termineringsmetode	Stikbar skruekontakt
Antal kontakter	3
Ledertværsnit	[0,08] ... [2,5 mm²]
Ledertværsnit (AWG)	AWG 28 ... AWG 12
Pinout	+ / - / FE
Beskyttelse mod omvendt polaritet	Ja
Forsyningskredsløb	SELV (Circuit Breaker 10 A)

Ethernet-porte kobber
