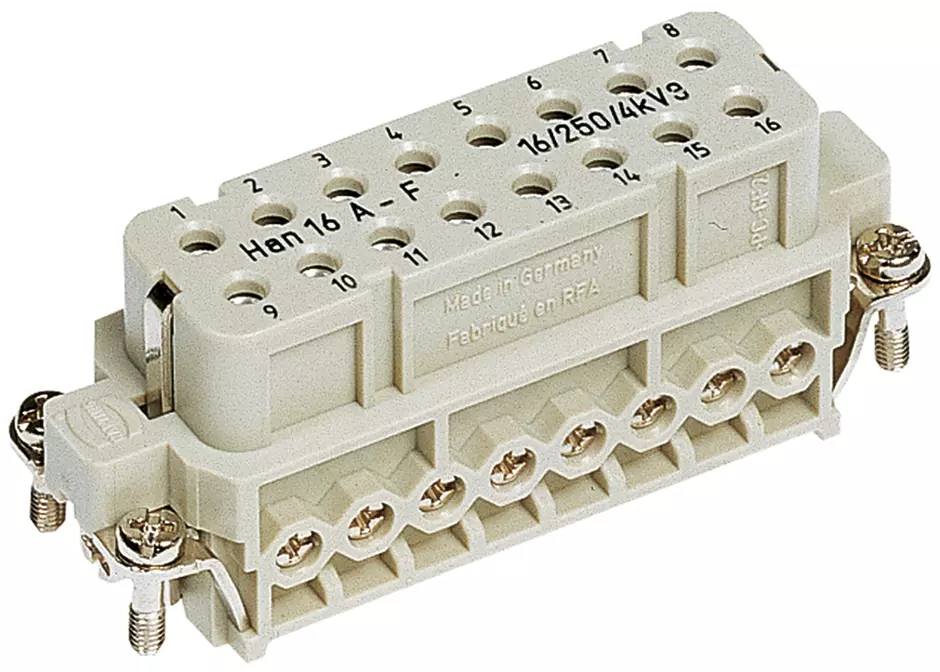

Han 16A-BU-S

Artikelnummer: 09 20 016 2812

Konfigurierbar

Das Bild dient lediglich illustrativen Zwecken. Bitte beachten Sie die Produktbeschreibung.

Konfigurierbar

Einsätze

Artikelnummer: 09 20 016 2812

um Preise und Verfügbarkeit zu sehen.

um Preise und Verfügbarkeit zu sehen.

Einsätze

Schraubanschluss

Buchse

Polycarbonat (PC)

RAL 7032 (kieselgrau)

Bemessungsstrom: ‌16 A

Baugröße: 16 A

Kontakte: 16

Leiterquerschnitt: 0,75 ... 2,5 mm²

Kupferlegierung

versilbert

Bezeichnung

Kategorie	Einsätze
Baureihe	Han A^®

Ausführung

Technische Kennwerte

Leiterquerschnitt (mm²)	0,75 ... 2,5 mm²
Bemessungsstrom	‌ 16 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Bemessungsspannung nach UL	600 V
Isolationswiderstand	>10¹⁰ Ω
Anzugsdrehmoment	‌0,5 Nm Kontaktschraube M3
	‌0,5 Nm Befestigungsschrauben M3
	‌0,8 Nm PE-Schraube M3,5
Empfohlener Schraubendreher	Schlitz 0,6 x 3,5
Empfohlener Schraubendreher	PH1
Grenztemperatur	-40 ... +125 °C
Steckzyklen	≥ 500

Materialeigenschaften

Werkstoff Einsatz	Polycarbonat (PC)
Farbe Einsatz	RAL 7032 (kieselgrau)
Werkstoff Kontakte	Kupferlegierung
Kontaktoberfläche	versilbert
Materialbrennbarkeitsklasse nach UL 94	V-0
RoHS	konform mit Ausnahme
RoHS-Ausnahmen	6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei
ELV Status	konform mit Ausnahme
China RoHS	50
REACH Annex XVII Stoffe	nicht enthalten
REACH ANNEX XIV Stoffe	nicht enthalten
REACH SVHC Stoffe	ja
REACH SVHC Stoffe	Blei
ECHA SCIP Nummer	564b7d75-7bf6-4cfb-acb1-2168eb61b675
California Proposition 65 Stoffe	ja
California Proposition 65 Stoffe	Blei
California Proposition 65 Stoffe	Nickel
Brandschutz in Schienenfahrzeugen	EN 45545-2 (2020-08) + A1 (2023-10)
Anforderungssatz mit Gefährdungsstufen	R22 (HL 1-3)
Anforderungssatz mit Gefährdungsstufen	R23 (HL 1-3)

Normen und Zulassungen

Kaufmännische Daten

Packungsgröße	1
Nettogewicht	10 g
Ursprungsland	Rumänien
europäische Zolltarifnummer	85366990
GTIN	5713140572645
eCl@ss	27440205 Kontakteinsatz für Industriesteckverbinder
UNSPSC 24.0	39121522
