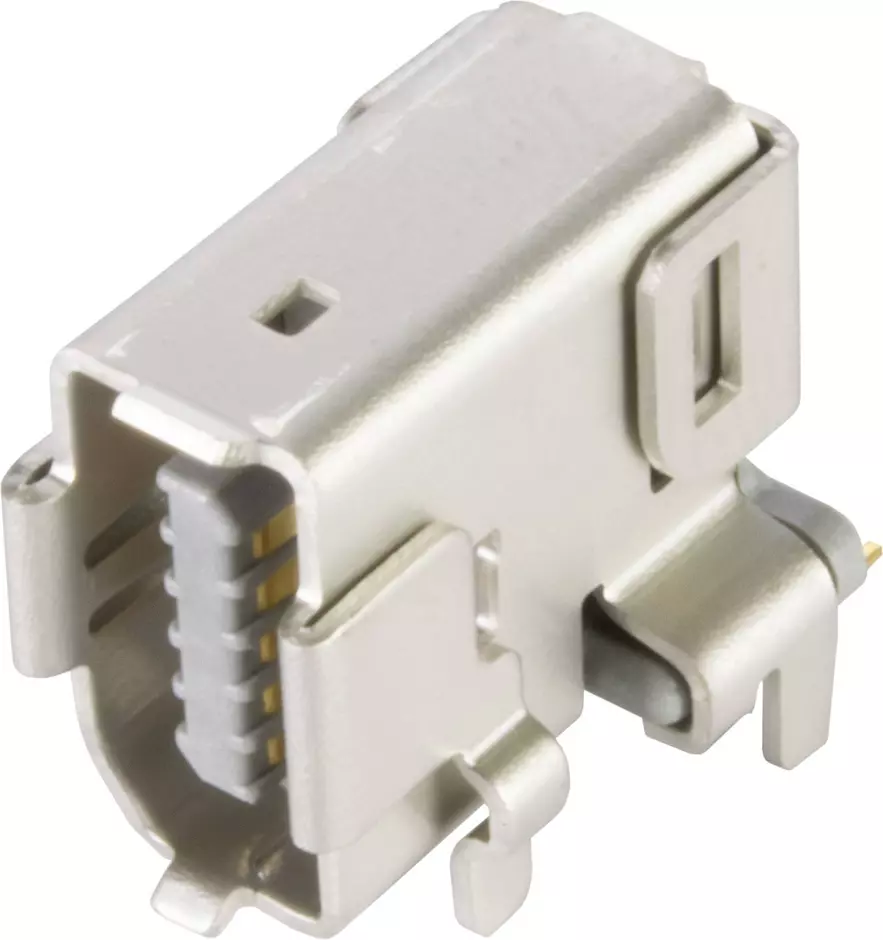

ix Industrial 10A-12 jack AV (1pcs.)

Artikelnummer: 09 45 283 2560 333

Das Bild dient lediglich illustrativen Zwecken. Bitte beachten Sie die Produktbeschreibung.

Leiterplattensteckverbinder

Artikelnummer: 09 45 283 2560 333

um Preise und Verfügbarkeit zu sehen.

um Preise und Verfügbarkeit zu sehen.

Leiterplattensteckverbinder

gewinkelt

Lötanschluss

Bemessungsstrom: 1.5, 3

Kontakte: 8 + 2x GND

Kupferlegierung

Au ≥ 0,2 µm über Ni ≥ 2 µm steckseitig, Au ≥ 0,03 µm über Ni ≥ 2 µm anschlussseitig

Kodierung: Typ A

Liquid-crystal polymer (LCP)

grau

Bezeichnung

Kategorie	Steckverbinder
Bezeichnung	Data
Komponente	Leiterplattensteckverbinder
Beschreibung	gewinkelt
Baureihe	HARTING ix Industrial®

Ausführung

Anschlussart	Lötanschluss
Schirmung	voll geschirmt, 360° Schirmkontakt
Kontaktanzahl	8
weitere Kontakte	+ 2x GND
PE-Kontakt	Nein
Kodierung	Typ A
Lieferumfang	Musterbestellung

Technische Kennwerte

Bemessungsspannung	50 V AC
Bemessungsspannung	60 V DC
Bemessungsstrom	1.5 A
Bemessungsstrom	3 A
Bemessungsstrom	1,5 A pro Kontakt
Bemessungsstrom	3 A pro Kontakt bei Verwendung mit 4 Kontakten (1,2,6,7)
Isolationswiderstand	>500 MΩ
Durchgangswiderstand	30 mΩ
Schirmwiderstand	100 mΩ
Grenztemperatur	-40 ... +85 °C
Lagertemperatur	-30 ... +60 °C
relative Luftfeuchte	95 % nicht kondensierend (Betrieb)
relative Luftfeuchte	95 % nicht kondensierend (Lagerung/Transport)
Steckkraft	25 N
Ziehkraft	25 N
Steckzyklen	5000
Schutzart nach IEC 60529	IP20
Prüfspannung UDC	0,5 kV (Kontakt-Kontakt)
Prüfspannung UDC	2,25 kV (Kontakt-Schirmung)
Übertragungseigenschaften	Kat. 6_A Klasse E_A bis 500 MHz
Datenrate	10 Mbit/s
	100 Mbit/s
	1 Gbit/s
	2.5 Gbit/s
	5 Gbit/s
	10 Gbit/s
Haltekraft	≥80 N Verriegelung
Moisture Sensitivity Level (MSL)	1 nach ECA/IPC/JEDEC J-STD-020D
Process Sensitivity Level (PSL)	R0 nach ECA/IPC/JEDEC J-STD-020D

Materialien

China RoHS	e
RoHS	konform
REACH SVHC Stoffe	nicht enthalten
REACH Annex XVII Stoffe	nicht enthalten
REACH ANNEX XIV Stoffe	nicht enthalten
ELV Status	konform
California Proposition 65 Stoffe	nicht enthalten
Werkstoff Einsatz	Liquid-crystal polymer (LCP)
Werkstoff Schirmung	Edelstahl
Werkstoff Schirmung	Sn ≥ 1 µm über Ni ≥ 0,2 µm steckseitig, Schirmung
Farbe Einsatz	grau
Werkstoff Kontakte	Kupferlegierung
Kontaktoberfläche	Au ≥ 0,2 µm über Ni ≥ 2 µm steckseitig
Kontaktoberfläche	Au ≥ 0,03 µm über Ni ≥ 2 µm anschlussseitig
Materialbrennbarkeitsklasse nach UL 94	V-0

Normen/Zulassungen

Kaufmännische Daten

europäische Zolltarifnummer	85366990
Packungsgröße	1
Nettogewicht	2.557 g
Ursprungsland	Japan
GTIN	5713140328495
eCl@ss	27460201 Leiterplattensteckverbinder (Platinenanschluss)
ETIM	EC002637
UNSPSC 24.0	39121415
