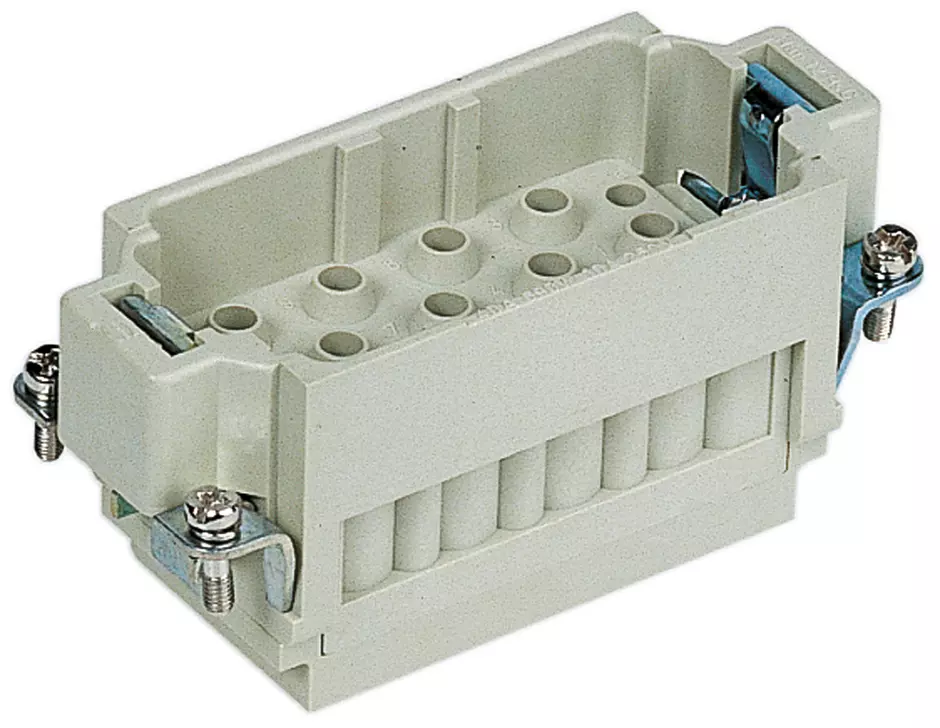

Han HsC 12 Pos. Male Insert

Artículo Nº: 09 32 012 3001

Configurable

La imagen es meramente ilustrativa. Consulte la descripción del producto.

Configurable

Aislantes

Artículo Nº: 09 32 012 3001

para ver precios y disponibilidad.

para ver precios y disponibilidad.

Aislantes

Terminación de engaste

Macho

Policarbonato (PC)

RAL 7032 (gris guijarro)

Corriente nominal: ‌40 A

Tamaño: 16 B

Contactos: 14

Sección de conductor: 1.5 ... 6 mm² Power 0.14 ... 2.5 mm² Señal

Identificación

Versión

Método de terminación	Terminación de engaste
Tipo	Macho
Tamaño	16 B
Número de contactos	14
Numero de contactos de señal	2
Numero de contactos de potencia	12
Contacto PE	Sí
Detalles	Por favor, pida los contactos de engaste por separado.

Características técnicas

Sección de conductor (mm²)	1,5 ... 6 mm² Power
Sección de conductor (mm²)	0,14 ... 2,5 mm² Señal
Diámetro exterior de hilo	≤5 mm
Corriente nominal según UL (señal)	10 A
Corriente nominal según CSA (señal)	10 A
Tensión nominal según UL (señal)	600 V
Tensión nominal según CSA (señal)	300 V
Corriente nominal (señal)	10 A
Tensión nominal (señal)	250 V
Tensión de choque nominal (señal)	4 kV
Nivel de contaminación (señal)	3
Corriente nominal (potencia)	40 A
Tensión nominal (potencia)	690 V
Tensión de choque nominal (potencia)	8 kV
Nivel de contaminación (potencia)	3
Corriente nominal según UL (Potencia)	40 A
Corriente nominal según CSA (Potencia)	40 A
Tensión nominal según UL (Potencia)	600 V
Tensión nominal según CSA (Potencia)	300 V
Resistencia de aislamiento	>10¹⁰ Ω
Temperatura de limitación	-40 ... +125 °C
Par de apriete	‌2 Nm Tornillo PE M5
Recommended screw driver	PH2
Ciclos de conexión	500

Material properties

Protección contra incendios en vehículos ferroviarios	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	conforme
Sustancias REACH SVHC	No incluido
Sustancias REACH ANNEX XVII	No incluido
Sustancias REACH ANNEX XIV	No incluido
Conjunto de requisitos con niveles de peligro	R22 (HL 1-3)
Conjunto de requisitos con niveles de peligro	R23 (HL 1-3)
Estado ELV	conforme
Sustancias de la California Proposition 65	No incluido
Material (aislante)	Policarbonato (PC)
Color (aislante)	RAL 7032 (gris guijarro)
Clase de inflamabilidad del material según UL 94	V-0

Specifications and approvals

Datos comerciales

Número europeo de arancel aduanero	85366990
Tamaño del embalaje	1
Peso neto	72.4 g
País de origen	Rumanía
GTIN	5713140049208
eCl@ss	27440205
ETIM	EC000438
UNSPSC 24.0	39121522
