KOAXIALKONTAKT-BU-G-KG2-AFS2

Artículo Nº: 09 03 000 6274

Configurable

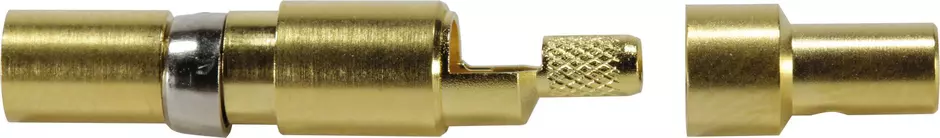

La imagen es meramente ilustrativa. Consulte la descripción del producto.

Configurable

Contacto coaxial

Artículo Nº: 09 03 000 6274

para ver precios y disponibilidad.

para ver precios y disponibilidad.

Contacto coaxial

Recto, Con área moleteada

Corriente nominal: ≤1.4 A

Contacto hembra para conectores macho

Aleación de cobre

Metal noble sobre Ni Lado de acoplamiento

Identificación

Categoría	Contactos
Tipo de contacto	Contacto coaxial
Serie	DIN 41612
Serie	har-modular®
Descripción del contacto	Recto
Descripción del contacto	Con área moleteada
Contactos para	DIN 41612 Tipo M
	DIN 41612 Tipo M inverso
	DIN 41612 Tipo MH 21+5
	DIN 41612 Bauform M 0+2
	har-modular® Módulo M, macho, acodado
	har-modular® Módulo M, macho, recto

Versión

Método de terminación	Terminación de soldadura
Método de terminación	Terminación de soldadura/engaste
Tipo	Contacto hembra para conectores macho
Tipo de conexión	De placa madre a tarjeta hija
	Mezzanine
	Tarjeta de alargador
	De placa de circuitos impresos a cable
Proceso de fabricación	Contactos girados

Características técnicas

Nivel de rendimiento	1
Corriente nominal	1.4 A
Resistencia de aislamiento	>10⁹ Ω
Resistencia de contacto	≤10 mΩ para matriz de contacto interna
Resistencia de contacto	≤3 mΩ para manguito exterior
Impedancia coaxial	50 Ω
Temperatura de limitación	-55 ... +125 °C
Pérdida de retorno	>18 dB @ 1 GHz para cables RG 188
Pérdida de retorno	>15 dB @ 2 GHz para cables RG 188
Fuerza de inserción	10 N
Fuerza de extracción	1 N
Ciclos de conexión	500
Tensión de prueba Ur.m.s.	0,75 kV
Frecuencia	2 GHz

Material properties

Número ECHA SCIP	0d7d3693-d625-47ab-934a-d241bf72c86e
Protección contra incendios en vehículos ferroviarios	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	conforme con exención
Sustancias REACH SVHC	Sí
Sustancias REACH ANNEX XVII	No incluido
Sustancias REACH ANNEX XIV	No incluido
Conjunto de requisitos con niveles de peligro	no requirements (flammable mass < 10g)
Estado ELV	conforme con exención
Sustancias de la California Proposition 65	Sí
Exenciones RoHS	6.c): Aleación de cobre que contenga hasta un 4 % de su peso en plomo.
Sustancias REACH SVHC	Plomo
Sustancias de la California Proposition 65	Plomo
Sustancias de la California Proposition 65	Níquel
Material (contactos)	Aleación de cobre
Superficie (contactos)	Metal noble sobre Ni Lado de acoplamiento
Material (bloqueo)	Aleación de cobre

Specifications and approvals

Especificaciones	DIN 41626

Datos comerciales

Número europeo de arancel aduanero	85366990
Tamaño del embalaje	100
Peso neto	2.01 g
País de origen	Hungría
GTIN	5713140004191
eCl@ss	27440204
ETIM	EC000796
UNSPSC 24.0	39121522
