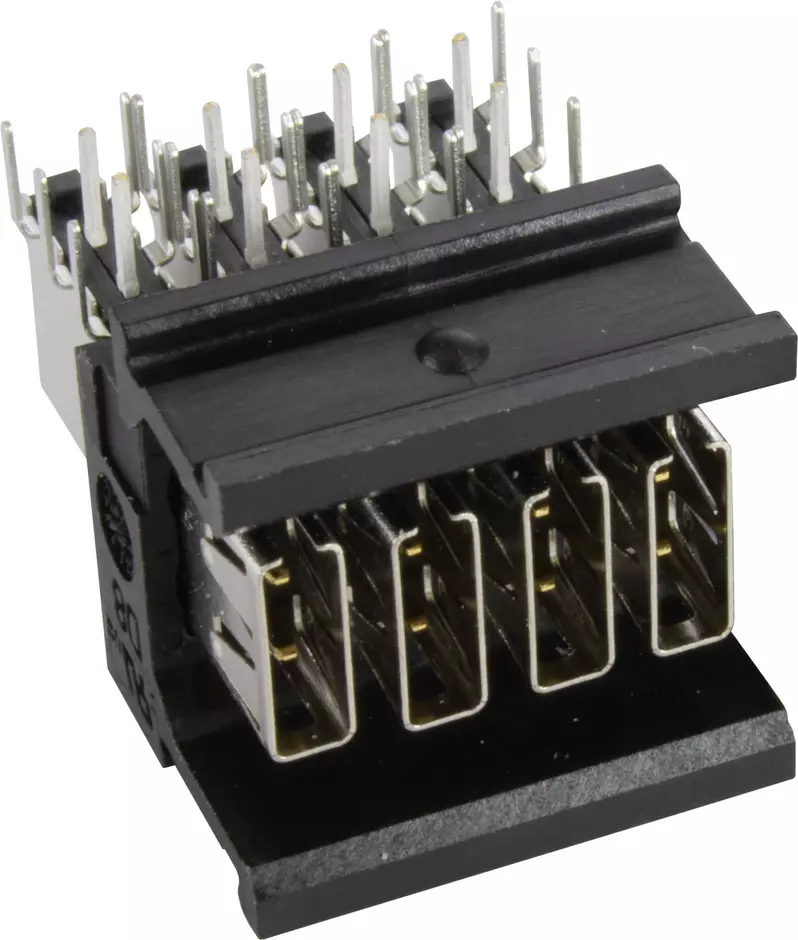

har-modular D8 data module male angled

Artículo Nº: 02 51 908 1501

Nuevo

Configurable

La imagen es meramente ilustrativa. Consulte la descripción del producto.

Nuevo

Configurable

Conector macho

har-modular D8 data module male angled

Artículo Nº: 02 51 908 1501

para ver precios y disponibilidad.

Cargar en el configurador

Muestra gratuita

Consulta sobre el producto

para ver precios y disponibilidad.

Cargar en el configurador

Muestra gratuita

Consulta sobre el producto

Resumen de características

Conector macho

Terminación de soldadura

Contactos: 8

Acodado

Aleación de cobre

Metal noble sobre Pd/Ni sobre Ni Lado de acoplamiento, Sn sobre Ni Lado de terminación, Ni Lado de acoplamiento (blindaje), Sn sobre Ni Lado de terminación (blindaje)

Nivel de rendimiento: 1

Poliamida (PA)

Negro

Detalles del producto

Identificación

Categoría	Conectores
Elemento	Conector macho
Serie	har-modular®
Descripción del contacto	Acodado

Versión

Método de terminación	Terminación de soldadura
Blindaje	Totalmente blinado, contacto de blindaje de 360°
Tipo de conexión	De placa madre a tarjeta hija
Número de contactos	8
Configuración de contacto	r+t 1,2,3,4
Longitud de terminación	2.9 mm
Anchura del módulo	15.24 mm

Características técnicas

Nivel de rendimiento	1
Hot plugging	Negativa
Distancia de separación	‌1,2 mm en el módulo
Distancia de deslizamiento	‌1,2 mm en el módulo
Resistencia de aislamiento	>10¹¹ Ω
Resistencia de contacto	20 mΩ
Resistencia de blindaje	100 mΩ
Impedancia diferencial	100 Ω
Temperatura de limitación	-55 ... +125 °C (durante la soldadura por reflujo máx. +240 °C durante 15 s)
Fuerza de inserción	40 N
Fuerza de extracción	40 N
Ciclos de conexión	500
Características de transmisión	40GBASE-KR4 Ethernet
	100GBASE-KR4 Ethernet
	PCIe Gen 2
	PCIe Gen 3
	PCIe Gen 4
	USB 3.0
	USB 3.1
	Hypertransport 3
	SAS 2.0
	SAS 3.0
	Infiniband FDR
	SATA 3.2
Tasa de bits	10 Mbit/s
	100 Mbit/s
	1 Gbit/s
	5 Gbit/s
	10 Gbit/s
	25 Gbit/s

Material properties

China RoHS	e
RoHS	conforme
Sustancias REACH SVHC	No incluido
Sustancias REACH ANNEX XVII	No incluido
Sustancias REACH ANNEX XIV	No incluido
Conjunto de requisitos con niveles de peligro	R26
Estado ELV	conforme
Sustancias de la California Proposition 65	No incluido
Material (aislante)	Poliamida (PA)
Color (aislante)	Negro
Material (contactos)	Aleación de cobre
Superficie (contactos)	Metal noble sobre Pd/Ni sobre Ni Lado de acoplamiento
	Sn sobre Ni Lado de terminación
	Ni Lado de acoplamiento (blindaje)
	Sn sobre Ni Lado de terminación (blindaje)
Clase de inflamabilidad del material según UL 94	V-0

Specifications and approvals

Clasificación para el sector ferroviario	F1/I2 según NFF 16-101/102

Datos comerciales

Número europeo de arancel aduanero	85366990
Tamaño del embalaje	13
Peso neto	5.668 g
País de origen	Rumanía
GTIN	5713140573543
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
