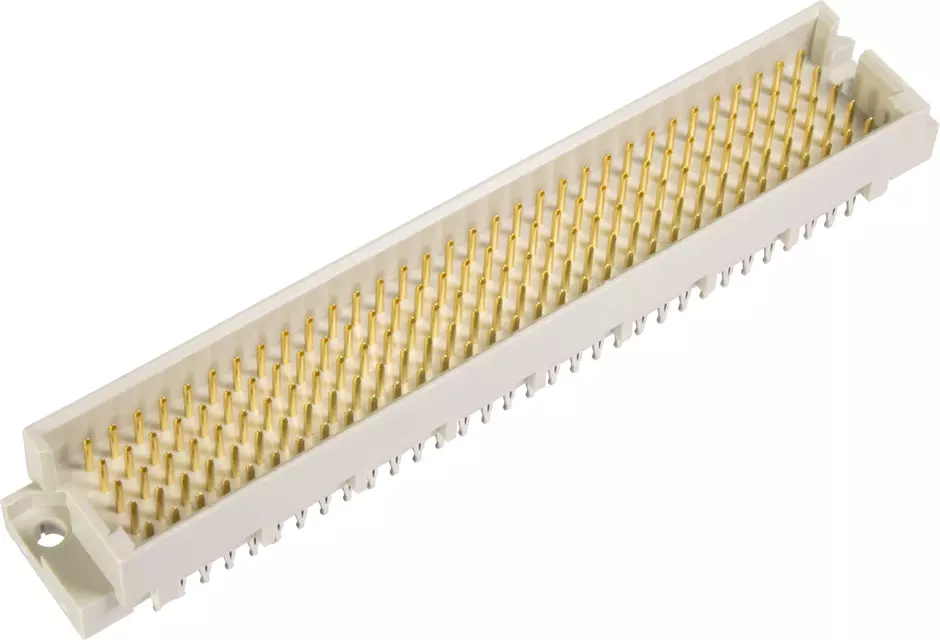

DIN-Signal R5ROW160MP-5,0C1-2

Artículo Nº: 02 41 160 2201

La imagen es meramente ilustrativa. Consulte la descripción del producto.

Conector macho

Artículo Nº: 02 41 160 2201

para ver precios y disponibilidad.

para ver precios y disponibilidad.

Conector macho

Terminación de introducción a presión

Corriente nominal: ‌1 A

Contactos: 160

Recto

Aleación de cobre

Au sobre Pd/Ni sobre Ni, Ni Lado de terminación

Nivel de rendimiento: 2, conforme a IEC 60603-2

Codificación: Codificación con pérdida de contactos

Fijación de placas de circuitos impresos: Con brida de fijación

Resina termoplástica, rellena de fibra de vidrio

RAL 7032 (gris guijarro)

Identificación

Versión

Método de terminación	Terminación de introducción a presión
Tipo de conexión	De placa de circuitos impresos a cable
Número de contactos	160
Configuración de contacto	Filas a, b, c, d y e, posiciones 1, 2, ... , 31, 32
Longitud de terminación	5 mm
Codificación	Codificación con pérdida de contactos
Fijación de placas de circuitos impresos	Con brida de fijación

Características técnicas

Filas de contacto	5
Distancia entre contactos (lado de terminación)	2,54 mm
Distancia entre contactos (lado de acoplamiento)	2,54 mm
Corriente nominal	‌ 1 A
Corriente nominal	Corriente nominal medida a 20 °C, ver detalles en la curva de desclasificación
Distancia de separación	≥ 1,2 mm
Distancia de deslizamiento	≥ 1,2 mm
Resistencia de aislamiento	>10¹² Ω
Resistencia de contacto	≤ 15 mΩ
Temperatura de limitación	-40 ... +105 °C temperatura de limitación superior limitada por la placa de circuitos impresos
Fuerza de inserción	≤ 160 N
Fuerza de extracción	≤ 120 N
Nivel de rendimiento	2
Nivel de rendimiento	conforme a IEC 60603-2
Ciclos de conexión	≥ 400
Tensión de prueba Ur.m.s.	1 kV
Grupo de aislamiento	IIIa (175 ≤ CTI < 400)
Grosor de placa de circuitos impresos	≥1,6 mm
Hot plugging	Negativa

Propiedades del material

Material (aislante)	Resina termoplástica, rellena de fibra de vidrio
Color (aislante)	RAL 7032 (gris guijarro)
Material (contactos)	Aleación de cobre
Superficie (contactos)	Au sobre Pd/Ni sobre Ni
Superficie (contactos)	Ni Lado de terminación
Clase de inflamabilidad del material según UL 94	V-0
RoHS	conforme
Estado ELV	conforme
China RoHS	e
Sustancias REACH ANNEX XVII	No incluido
Sustancias REACH ANNEX XIV	No incluido
Sustancias REACH SVHC	No incluido
Protección contra incendios en vehículos ferroviarios	EN 45545-2 (2020-08) + A1 (2023-10)
Conjunto de requisitos con niveles de peligro	R26

Especificaciones y homologaciones

Especificaciones	IEC 60603-2 (complementario)
Clasificación para el sector ferroviario	F4/I3 según NFF 16-101/102

Datos comerciales

Tamaño del embalaje	20
Peso neto	22,37 g
País de origen	China
Número europeo de arancel aduanero	85366990
GTIN	5713140197251
eCl@ss	27.460.201,00
ETIM	EC002637
UNSPSC 24.0	39121415
