Systèmes de verrouillage pour capots et embases

Les mécanismes de verrouillage des capots et des embases ne servent pas seulement à prévenir l'ouverture non-intentionnelle du connecteur, mais aussi à accroître leur étanchéité. Dans la plupart des cas, ces mécanismes de verrouillage des connecteurs industriels prennent la forme de leviers de verrouillage. Il existe toutefois différents mécanismes, déclinés en différentes versions, ayant chacune ses avantages et étant adaptées à des applications spécifiques.


Systèmes de verrouillage pour capots et embases
Deux leviers dans la partie inférieure de l'embase

Deux leviers dans la partie inférieure de l'embase

Deux leviers dans la partie inférieure de l'embase


  • Verrouillage de sécurité assuré par quatre points de verrouillage

  • Encombrement minimal et force de verrouillage maximale

  • Idéal pour connecteurs disposés côte-à-côte

Deux leviers sur capot


  • Verrouillage de sécurité assuré par quatre points de verrouillage

  • Encombrement minimal et force de verrouillage élevée

  • Idéal pour connecteurs disposés côte-à-côte et embases montées en saillie avec couvercles

Deux leviers sur capot

Deux leviers sur capot

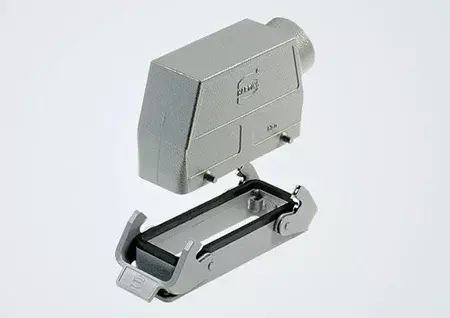

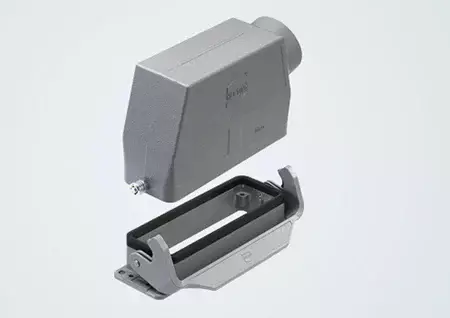

Un levier en partie inférieure de l'embase

Un levier en partie inférieure de l'embase

Un levier en partie inférieure de l'embase


  • Deux points d’ancrage sur l’axe longitudinal

  • Facile d'accès, même avec une sortie de câble latérale

  • Couvercle sur la partie supérieure de l'embase pouvant être verrouillé

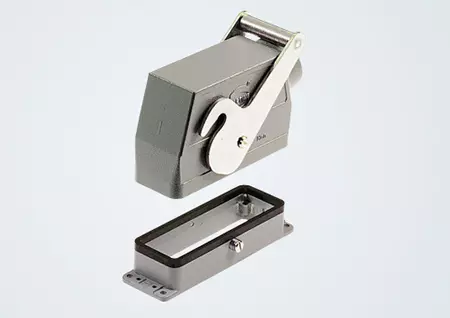

Un levier aligné au centre


  • Deux points d’ancrage sur l’axe transversal

  • Facile d'accès si les sorties de câble sont disposées latéralement

  • Idéal pour connecteurs disposés côte-à-côte

  • Facile à manipuler grâce à un effet de levier important

Un levier aligné au centre

Un levier aligné au centre

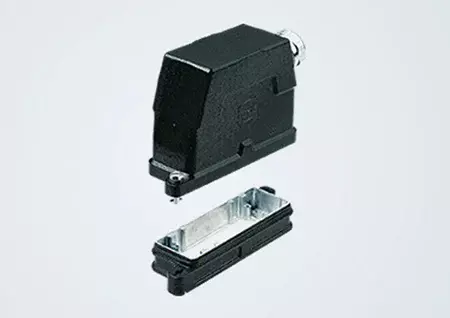

Système de verrouillage à vis / baïonnette

Système de verrouillage à vis / baïonnette

Système de verrouillage à vis / baïonnette


  • Actionné en utilisant une clé plate ou un tournevis

  • Connexions résistantes aux vibrations, d'une excellente étanchéité

  • Facile d'accès, même avec une sortie de câble latérale

  • Empêche toute ouverture accidentelle ou non autorisée

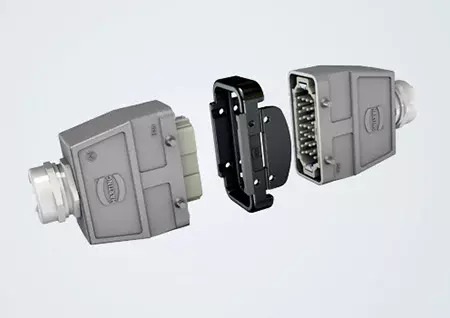

Système de verrouillage Han® Hood Link


  • Un élément en élastomère résistant assure la connexion et l'étanchéité (IP65) du capot et de l'embase

  • Idéal pour les raccordements de prolongateurs rapides et simples (volants)

  • Résistant aux huiles et aux gaz ; absorbant les forces mécaniques externes

Système de verrouillage Han® Hood Link

Système de verrouillage Han® Hood Link

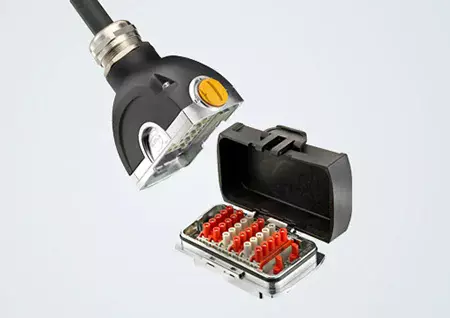

Système de verrouillage par bouton poussoir

Système de verrouillage par bouton poussoir

Système de verrouillage par bouton poussoir


  • Manipulation simple : pour verrouiller, appuyer simplement simultanément sur les boutons poussoirs jaunes jusqu'au retentissement d'un clic audible ; verrouillage/déverrouillage possible d'une seule main

  • Protégé contre les vibrations, les chocs et l'ouverture involontaire : pour éviter les déconnexions accidentelles, tournez le bouton jaune de 90 degrés. Disponible avec fonction de blocage supplémentaire en option

  • Conception compacte

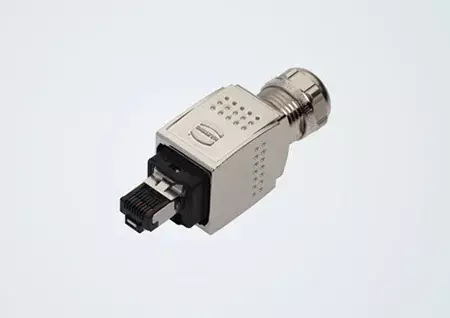

Système de verrouillage Han® PushPull


  • Le profil de verrouillage interne circulaire garantit l'auto-verrouillage durable et hermétique (IP67) de la connexion de l'appareil

  • Facile à manipuler : le mécanisme de verrouillage s'enclenche intuitivement grâce à un clic audible et s'ouvre simplement en débranchant le connecteur après avoir libéré la bague de verrouillage

  • Connecteur d'appareil à très faible encombrement

Système de verrouillage Han® PushPull

Système de verrouillage Han® PushPull

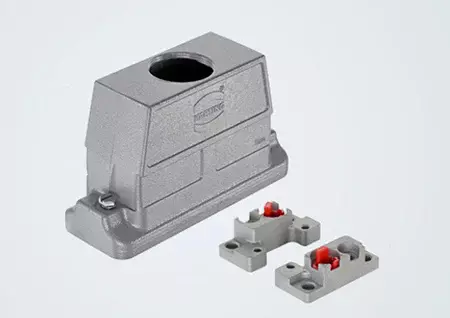

Montage direct sur tableau (sans embase encastrée)

Montage direct sur tableau (sans embase encastrée)

Montage direct sur tableau (sans embase encastrée)


  • Le capot se fixe directement sur le tableau de l'armoire électrique à l'aide de brides de montage

  • Une alternative économique pour les connexions enfichables subissant peu ou pratiquement pas de cycles de connexion
