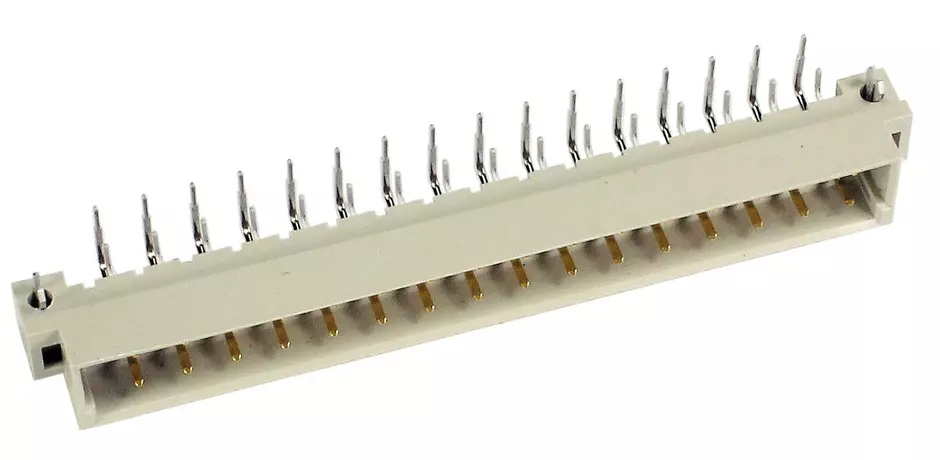

DIN-Power D032MS-3,0C1-2-clip

Article No.: 09 04 332 6921

Configurable

L'image n'est utilisée qu'à des fins d'illustration. Veuillez vous référer à la description du produit.

Configurable

Connecteur mâle

Article No.: 09 04 332 6921

pour connaître les prix et les disponibilités.

pour connaître les prix et les disponibilités.

Connecteur mâle

Raccordement par soudage à la vague

Intensité nominale: ‌6 A

Contacts: 32

coudé

Alliage de cuivre

Métal noble sur Ni Côté accouplement, Sn sur Ni Côté raccordement

Classe de performance: 2, selon IEC 60603-2

Codage: Codage des trous, Codage avec perte de contacts

Fixation pour circuit imprimé: Avec bride de fixation, Avec languette à ressort

Résine thermoplastique, remplie de fibre de verre

RAL 7032 (gris silex)

Identification

Version

Méthode de raccordement	Raccordement par soudage à la vague
Type de connexion	Carte mère à carte fille
	Carte d'extension
	Carte de circuit imprimé sur câble
Nombre de contacts	32
Configuration de contact	Rangées a et c, positions 2, 4, ... , 30, 32
Codage	Codage des trous
Codage	Codage avec perte de contacts
Fixation pour circuit imprimé	Avec bride de fixation
Fixation pour circuit imprimé	Avec languette à ressort

Données techniques

Rangées de contacts	2
Ecart entre les contacts (côté de raccordement)	5,08 mm
Ecart entre les contacts (côté accouplement)	5,08 mm
Intensité nominale	‌ 6 A
Intensité nominale	Intensité nominale mesurée à une température de 20 °C, consultez la courbe de charge pour plus de détails.
Distance d'isolement	≥ 3 mm
Ligne de fuite	≥ 3 mm
Résistance d'isolement	>10¹² Ω
Résistance de contact	≤ 15 mΩ
Limite de température	-55 ... +125 °C
Force d'insertion	≤ 40 N
Force d'arrachement	≤ 40 N
Classe de performance	2
Classe de performance	selon IEC 60603-2
Cycles de connexion	≥ 400
Tension d’essai Ur.m.s.	1,55 kV
Groupe d'isolation	IIIa (175 ≤ CTI < 400)
Épaisseur du circuit imprimé	‌1,6 mm ±0,2 ‌
Hot plugging	Non

Propriétés du matériau

Matériau (insert)	Résine thermoplastique, remplie de fibre de verre
Couleur (d'insert)	RAL 7032 (gris silex)
Matériau (contacts)	Alliage de cuivre
Surface (contacts)	Métal noble sur Ni Côté accouplement
Surface (contacts)	Sn sur Ni Côté raccordement
Classe d'inflammabilité du matériau conformément à UL 94	V-0
RoHS	normes
État ELV	normes
China RoHS	e
Substances REACH ANNEXE XVII	Non contenu
Substances REACH ANNEXE XIV	Non contenu
Substances REACH SVHC	Non contenu
Proposition Californie 65 substances	Oui
Proposition Californie 65 substances	Plomb
Proposition Californie 65 substances	Nickel
Protection contre l'incendie dans les véhicules ferroviaires	EN 45545-2 (2020-08) + A1 (2023-10)
Ensemble d'exigences avec niveaux de danger	R26

Spécifications et homologations

Spécifications	IEC 60603-2
UL / CSA	UL 1977 ECBT2.E102079
UL / CSA	CSA-C22.2 No. 182.3 ECBT8.E102079
Classification chemins de fer	F4/I3 selon to NFF 16-101/102

Informations commerciales

Dimensions du produit conditionné	20
Poids net	10,16 g
Pays d'origine	Roumanie
Numéro de tarif douanier européen	85366990
GTIN	5713140008663
eCl@ss	27460201 Connecteur pour circuit imprimé
ETIM	EC002637
UNSPSC 24.0	39121415
