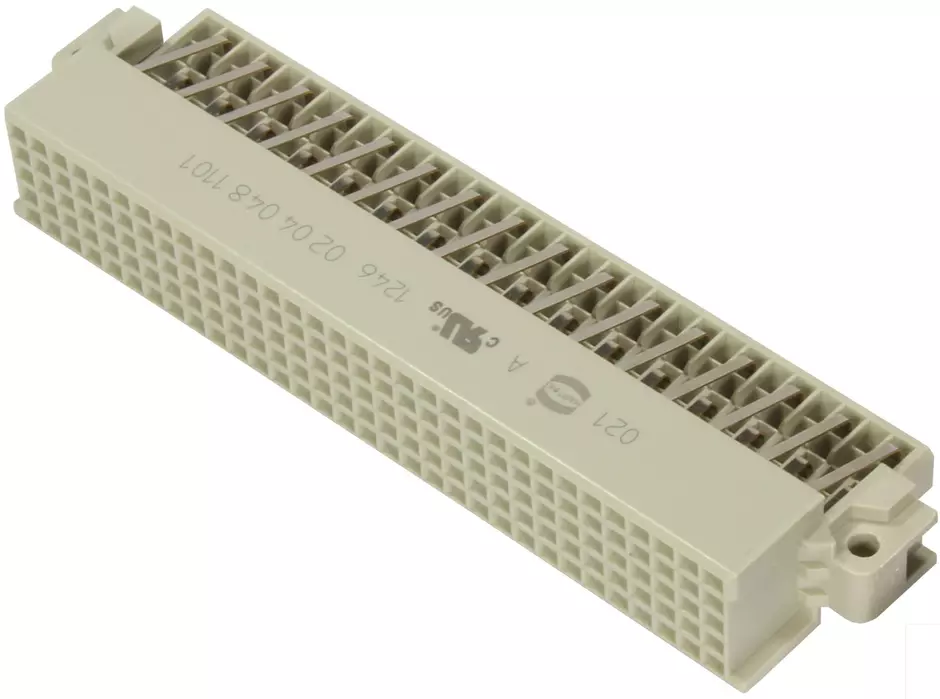

Connecteur femelle
Raccordement par soudage à la vague
Intensité nominale: 1 A
Contacts: 48
coudé
Alliage de cuivre
Métal noble sur Ni Côté accouplement, Sn sur Ni Côté raccordement
Classe de performance: 1, selon IEC 61076-4-113
Fixation pour circuit imprimé: Avec bride de fixation
Résine thermoplastique, remplie de fibre de verre
Beige
Détails du produit
Catégorie
Connecteurs
Série
har-bus® 64
Elément
Connecteur femelle
Description du contact
coudé
Méthode de raccordement
Raccordement par soudage à la vague
Type de connexion
Carte mère à carte fille
Nombre de contacts
48
Configuration de contact
Rangées z, b et d, positions 2, 4, ... , 30, 32
Fixation pour circuit imprimé
Avec bride de fixation
Rangées de contacts
5
Ecart entre les contacts (côté de raccordement)
2,54 mm
Ecart entre les contacts (côté accouplement)
2,54 mm
Intensité nominale
1 A
Intensité nominale
Intensité nominale mesurée à une température de 20 °C, consultez la courbe de charge pour plus de détails.
Distance d'isolement
0,6 mm entre 2 rangées (a, b, c)
0,6 mm entre 2 rangées (z, d)
0,8 mm entre 2 contacts dans une rangée (a, b, c)
0,8 mm entre 2 contacts dans une rangée (z, d)
Ligne de fuite
0,6 mm entre 2 rangées (a, b, c)
0,6 mm entre 2 rangées (z, d)
0,8 mm entre 2 contacts dans une rangée (a, b, c)
0,8 mm entre 2 contacts dans une rangée (z, d)
Résistance d'isolement
>1010 Ω
Résistance de contact
≤20 mΩ pour les rangées a, b et c
≤30 mΩ pour les rangées z, d
Limite de température
-55 ... +125 °C
Force d'insertion
≤ 160 N
Force d'arrachement
≤ 120 N
Classe de performance
1
selon IEC 61076-4-113
Cycles de connexion
≥ 500
Tension d’essai Ur.m.s.
1 kV
Groupe d'isolation
IIIa (175 ≤ CTI < 400)
Hot plugging
Non
Matériau (insert)
Résine thermoplastique, remplie de fibre de verre
Couleur (d'insert)
Beige
Matériau (contacts)
Alliage de cuivre
Surface (contacts)
Métal noble sur Ni Côté accouplement
Sn sur Ni Côté raccordement
Classe d'inflammabilité du matériau conformément à UL 94
V-0
RoHS
normes
État ELV
normes
China RoHS
e
Substances REACH ANNEXE XVII
Non contenu
Substances REACH ANNEXE XIV
Non contenu
Substances REACH SVHC
Non contenu
Proposition Californie 65 substances
Oui
Proposition Californie 65 substances
Nickel
Protection contre l'incendie dans les véhicules ferroviaires
