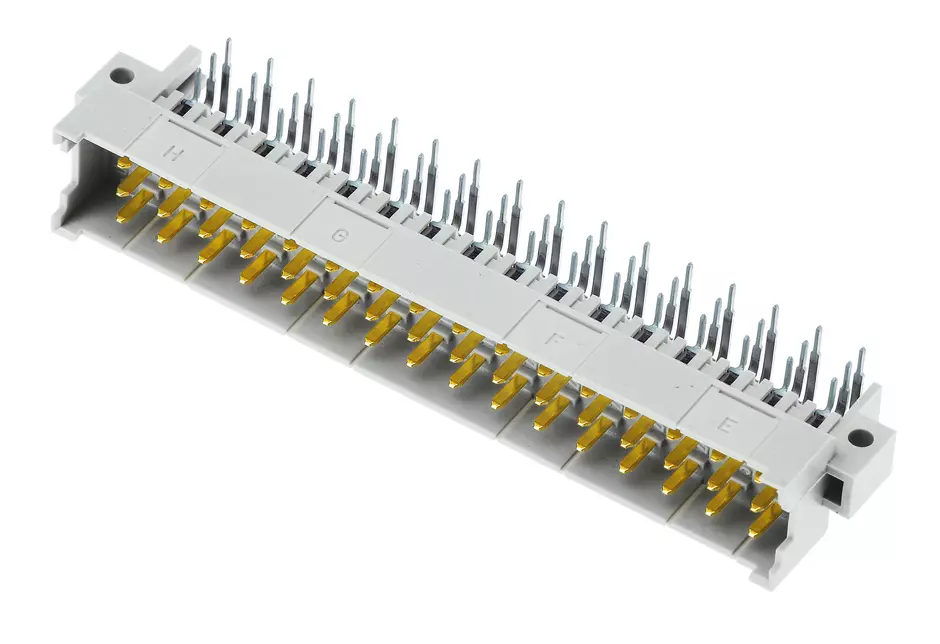

DIN puissance type F male souder

Article No.: 09 06 148 6901 222

Configurable

L'image n'est utilisée qu'à des fins d'illustration. Veuillez vous référer à la description du produit.

Configurable

Connecteur mâle

Article No.: 09 06 148 6901 222

pour connaître les prix et les disponibilités.

pour connaître les prix et les disponibilités.

Connecteur mâle

Raccordement par soudage à la vague

Intensité nominale: ‌6 A

Contacts: 48

coudé

Alliage de cuivre

Métal noble sur Ni Côté accouplement, Sn sur Ni Côté raccordement

Classe de performance: 2, selon IEC 60603-2

Codage: Codage des trous, Codage par l'isolant, Codage avec perte de contacts, Codage D20

Fixation pour circuit imprimé: Avec bride de fixation

Résine thermoplastique, remplie de fibre de verre

RAL 7035 (gris clair)

Identification

Version

Méthode de raccordement	Raccordement par soudage à la vague
Type de connexion	Carte mère à carte fille
	Carte d'extension
	Carte de circuit imprimé sur câble
Nombre de contacts	48
Configuration de contact	Rangées z, d et b, positions 2, 4, ... , 30, 32
Codage	Codage des trous
	Codage par l'isolant
	Codage avec perte de contacts
	Codage D20
Fixation pour circuit imprimé	Avec bride de fixation

Données techniques

Rangées de contacts	3
Ecart entre les contacts (côté de raccordement)	2,54 mm
Ecart entre les contacts (côté de raccordement)	5,08 mm
Ecart entre les contacts (côté accouplement)	3,81 mm
Ecart entre les contacts (côté accouplement)	5,08 mm
Intensité nominale	‌ 6 A
Intensité nominale	Intensité nominale mesurée à une température de 20 °C, consultez la courbe de charge pour plus de détails.
Distance d'isolement	≥ 1,6 mm
Ligne de fuite	≥ 3 mm
Résistance d'isolement	>10¹¹ Ω
Résistance de contact	≤ 15 mΩ
Limite de température	-55 ... +125 °C
Force d'insertion	≤ 75 N
Force d'arrachement	≤ 75 N
Classe de performance	2
Classe de performance	selon IEC 60603-2
Cycles de connexion	≥ 400
Tension d’essai Ur.m.s.	1,55 kV (contact-contact)
Groupe d'isolation	II (400 ≤ CTI < 600)
Hot plugging	Non

Propriétés du matériau

Matériau (insert)	Résine thermoplastique, remplie de fibre de verre
Couleur (d'insert)	RAL 7035 (gris clair)
Matériau (contacts)	Alliage de cuivre
Surface (contacts)	Métal noble sur Ni Côté accouplement
Surface (contacts)	Sn sur Ni Côté raccordement
Classe d'inflammabilité du matériau conformément à UL 94	V-0
RoHS	normes
État ELV	normes
China RoHS	e
Substances REACH ANNEXE XVII	Non contenu
Substances REACH ANNEXE XIV	Non contenu
Substances REACH SVHC	Non contenu
Proposition Californie 65 substances	Oui
Proposition Californie 65 substances	Plomb
Proposition Californie 65 substances	Nickel

Spécifications et homologations

Spécifications	IEC 60603-2
Classification chemins de fer	F1/I2 selon to NFF 16-101/102

Informations commerciales

Dimensions du produit conditionné	20
Poids net	27,05 g
Pays d'origine	Roumanie
Numéro de tarif douanier européen	85366990
GTIN	5713140012417
eCl@ss	27460201 Connecteur pour circuit imprimé
ETIM	EC002637
UNSPSC 24.0	39121415
