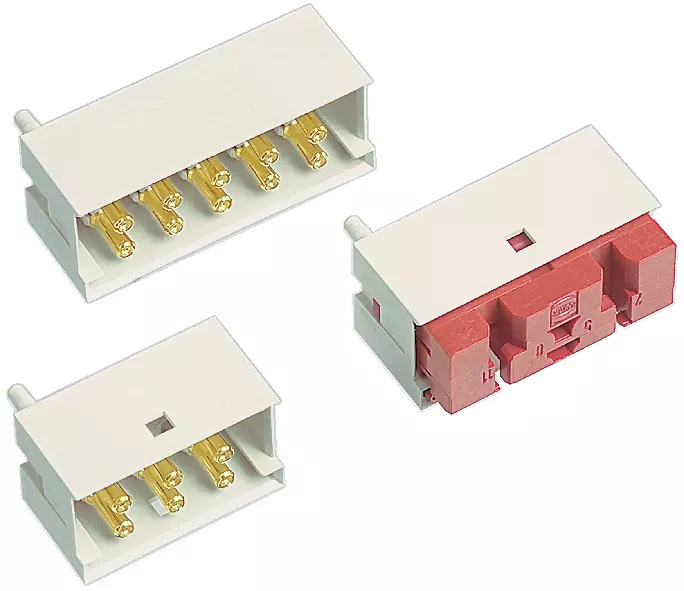

MiniCoax 6pts 1Su dt CIF

Article No.: 07 11 100 0023

L'image n'est utilisée qu'à des fins d'illustration. Veuillez vous référer à la description du produit.

Connecteur femelle

Article No.: 07 11 100 0023

pour connaître les prix et les disponibilités.

pour connaître les prix et les disponibilités.

Connecteur femelle

Droit

Raccordement à insertion en force

Contacts: 6

Alliage de cuivre

plaqué or Côté accouplement, plaqué or Côté raccordement, pion de centrage, Revêtement nickel Côté raccordement, pion de terre

Polymère à cristaux liquides (LCP)

Beige

Ce produit ne peut plus être commandé.

Veuillez contacter votre interlocuteur commercial local.

Identification

Version

Méthode de raccordement	Raccordement à insertion en force
Type de connexion	Carte mère à carte fille
Nombre de contacts	6
Configuration de contact	2, 5, 8

Données techniques

Rangées de contacts	2
Ecart entre les contacts (côté de raccordement)	4,4 mm
Ecart entre les contacts (côté de raccordement)	6,25 mm
Taux de transmission de données	≤ 2.500 MHz
Résistance d'isolement	> 5 x 10⁹ Ω
Résistance de contact	≤12 mΩ Pion central
Résistance de contact	≤6 mΩ Pion de terre
Limite de température	-55 ... +125 °C
Force d'insertion	≤ 60 N
Force d'arrachement	> 6 N
Cycles de connexion	≥ 500
Tension d’essai Ur.m.s.	1 kV
Groupe d'isolation	IIIa (175 ≤ CTI < 400)
Impédance	‌50 Ω
Épaisseur du circuit imprimé	≥1,6 mm

Propriétés du matériau

Matériau (insert)	Polymère à cristaux liquides (LCP)
Couleur (d'insert)	Beige
Matériau (contacts)	Alliage de cuivre
Surface (contacts)	plaqué or Côté accouplement
	plaqué or Côté raccordement, pion de centrage
	Revêtement nickel Côté raccordement, pion de terre
Classe d'inflammabilité du matériau conformément à UL 94	V-0
RoHS	conformité avec exemption
Exemptions RoHS	6 c): L'alliage de cuivre contenant jusqu'à 4 % de plomb en poids
État ELV	conformité avec exemption
China RoHS	50
Substances REACH ANNEXE XVII	Non contenu
Substances REACH ANNEXE XIV	Non contenu
Substances REACH SVHC	Oui
Substances REACH SVHC	Plomb
Proposition Californie 65 substances	Oui
Proposition Californie 65 substances	Plomb
Proposition Californie 65 substances	Nickel

Spécifications et homologations

UL / CSA	UL 1977 ECBT2.E102079

Informations commerciales

Dimensions du produit conditionné	20
Poids net	7,24 g
Pays d'origine	Chine
Numéro de tarif douanier européen	85366990
GTIN	5713140000728
eCl@ss	27460201 Connecteur pour circuit imprimé
ETIM	EC002637
UNSPSC 24.0	39121415
