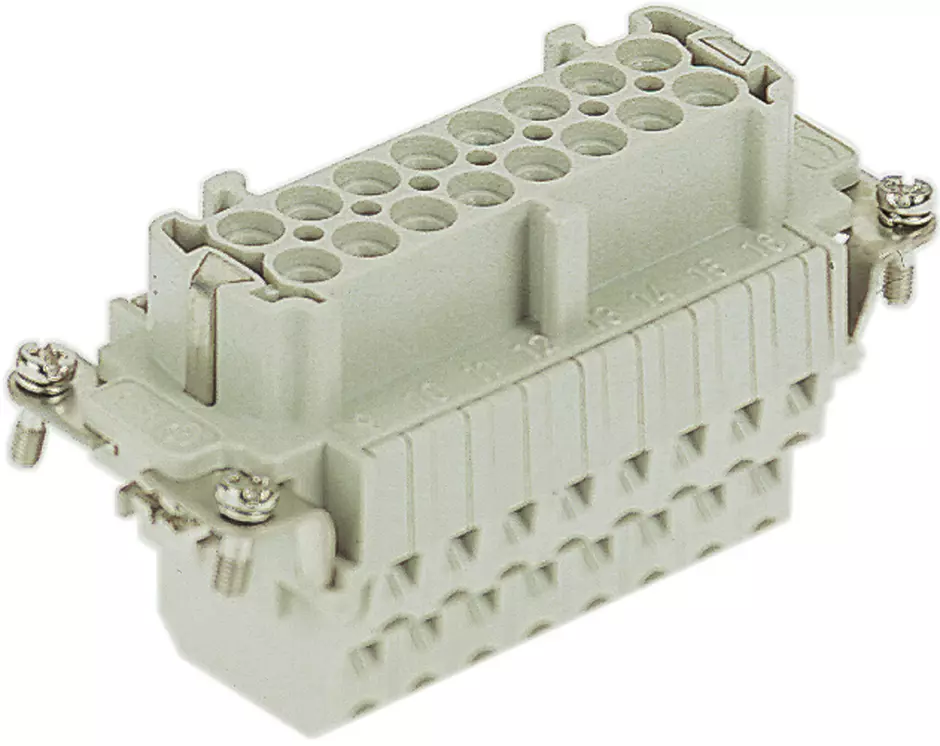

Han ESS 16 Pos. F Insert Double Cage Cla

Articolo n.: 09 33 016 2772

Configurabile

L'immagine è solo a scopo illustrativo. Si prega di fare riferimento alla descrizione del prodotto.

Configurabile

Inserti

Articolo n.: 09 33 016 2772

per vedere prezzi e disponibilità.

per vedere prezzi e disponibilità.

Inserti

Collegamento a molla

Femmina

Policarbonato (PC)

RAL 7032 (grigio sabbia)

Corrente d'esercizio: ‌16 A

Taglia: 16 B

Contatti: 16

Sezione conduttori: 0.14 ... 2.5 mm²

Lega di rame

Argentati

Identificazione

Categoria	Inserti
Serie	Han^® ESS

Versione

Collegamento	Collegamento a molla
Tipo di contatto (maschio o femmina)	Femmina
Taglia	16 B
Numero di poli	16
Contatto di terra	Sì
Dettagli applicativi	due punti di collegamento per contatto
Dettagli applicativi	Per custodie fisse e volanti versione alta

Dettagli tecnici

Sezione conduttore (mm²)	0,14 ... 2,5 mm²
Sezione del conduttore (AWG)	AWG 26 ... AWG 14
Tensione d'esercizio secondo CSA	600 V
Corrente d'esercizio	16 A
Tensione di esercizio	500 V
Tensione di prova	6 kV
Grado di inquinamento	3
Tensione d'esercizio secondo UL	600 V
Resistenza di contatto	>10¹⁰ Ω
Resistenza di contatto	3 mΩ
Temperatura massima	-40 ... +125 °C
Lunghezza di spellatura	9 ... 11 mm
Coppia di serraggio	‌1,2 Nm Vite PE M4
Recommended screw driver	PH2
Cicli di inserzione/disinserzione	500

Material properties

Codice ECHA SCIP	5dbb3851-b94e-4e88-97a1-571845975242
Protezione antincendio sui veicoli ferroviari	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	Conforme con esenzione
Sostanze REACH SVHC	Si
Sostanze REACH ANNEX XVII	Non incluso
Sostanze REACH ANNEX XIV	Non incluso
Insieme di requisiti con livelli di rischio	R22 (HL 1-3)
Insieme di requisiti con livelli di rischio	R23 (HL 1-3)
Stato ELV	Conforme con esenzione
California Proposition 65 substances	Si
esenzioni RoHS	6 c): Leghe di rame contenenti fino al 4 % di piombo in peso
Sostanze REACH SVHC	Piombo
California Proposition 65 substances	Piombo
California Proposition 65 substances	Nichel
Materiale (inserti)	Policarbonato (PC)
Colore (inserto)	RAL 7032 (grigio sabbia)
Materiale (contatti)	Lega di rame
Finitura superficiale (contatti)	Argentati
Comportamento al fuoco secondo UL 94	V-0
