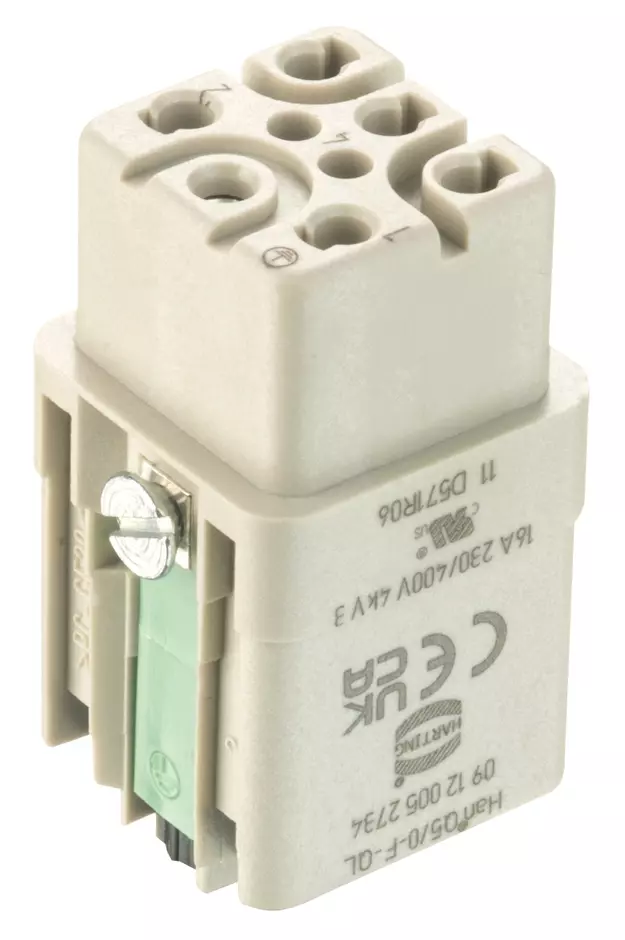

Han Q5/0 Insert female quick lock 1,5mm²

Articolo n.: 09 12 005 2734

Configurabile

L'immagine è solo a scopo illustrativo. Si prega di fare riferimento alla descrizione del prodotto.

Configurabile

Inserti

Articolo n.: 09 12 005 2734

per vedere prezzi e disponibilità.

per vedere prezzi e disponibilità.

Inserti

Collegamento Han-Quick Lock®

Femmina

Policarbonato (PC)

RAL 7032 (grigio sabbia)

Corrente d'esercizio: ‌16 A

Taglia: 3 A

Contatti: 5

Sezione conduttori: 0.25 ... 1.5 mm²

Lega di rame

Argentati

Identificazione

Versione

Collegamento	Collegamento Han-Quick Lock^®
Tipo di contatto (maschio o femmina)	Femmina
Taglia	3 A
Numero di poli	5
Contatto di terra	Sì
Dettagli applicativi	Colletto NERO
Dettagli applicativi	per cavi flessibili a trefoli secondo IEC 60228 classe 5

Dettagli tecnici

Sezione conduttore (mm²)	0,25 ... 1,5 mm²
Tensione d'esercizio secondo CSA	600 V
Corrente d'esercizio	16 A
Tensione d'esercizio contatto-terra	230 V
Tensione d'esercizio contatto-contatto	400 V
Tensione di prova	4 kV
Grado di inquinamento	3
Tensione d'esercizio secondo UL	600 V
Resistenza di contatto	>10¹⁰ Ω
Resistenza di contatto	1 mΩ
Temperatura massima	-40 ... +125 °C
Lunghezza di spellatura	10 mm
Cicli di inserzione/disinserzione	500

Material properties

Codice ECHA SCIP	5dbb3851-b94e-4e88-97a1-571845975242
Protezione antincendio sui veicoli ferroviari	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	Conforme con esenzione
Sostanze REACH SVHC	Si
Sostanze REACH ANNEX XVII	Non incluso
Sostanze REACH ANNEX XIV	Non incluso
Insieme di requisiti con livelli di rischio	R22 (HL 1-3)
Insieme di requisiti con livelli di rischio	R23 (HL 1-3)
Stato ELV	Conforme con esenzione
California Proposition 65 substances	Si
esenzioni RoHS	6 c): Leghe di rame contenenti fino al 4 % di piombo in peso
Sostanze REACH SVHC	Piombo
California Proposition 65 substances	Piombo
California Proposition 65 substances	Nichel
Materiale (inserti)	Policarbonato (PC)
Colore (inserto)	RAL 7032 (grigio sabbia)
Materiale (contatti)	Lega di rame
Finitura superficiale (contatti)	Argentati
Comportamento al fuoco secondo UL 94	V-0
