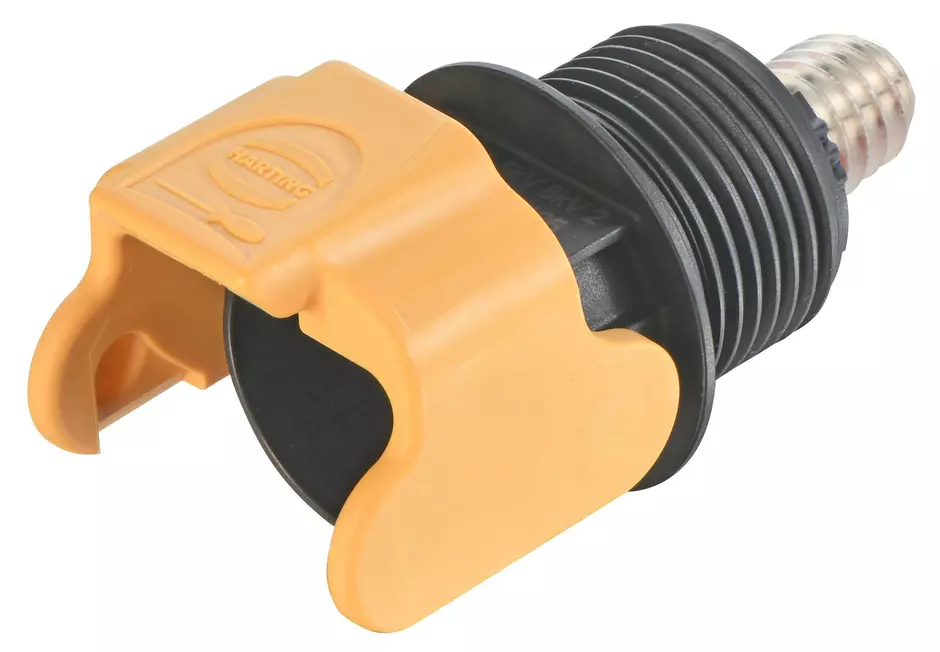

Han® S-HSI w. MC M8-black-UP

Articolo n.: 09 93 001 0121

Nuovo

L'immagine è solo a scopo illustrativo. Si prega di fare riferimento alla descrizione del prodotto.

Nuovo

Custodia a vite

Articolo n.: 09 93 001 0121

per vedere prezzi e disponibilità.

per vedere prezzi e disponibilità.

Custodia a vite

incl. contatto maschio con collegamento a vite M8, Con blocco anti-sgancio

Aggancio a leva singola

Materiale (custodie): Poliammide (PA)

RAL 9005 (nero jet), RAL 1028 (giallo melone)

Identificazione

Categoria	Custodie
Identificazione	Han^® S 200
Serie	Han® S
Tipo di custodia	Custodia a vite
Descrizione delle custodie	incl. contatto maschio con collegamento a vite M8
Descrizione delle custodie	Con blocco anti-sgancio

Versione

Tipi di aggancio	Aggancio a leva singola
Numero di poli	1
Settori di applicazione	Sistemi di accumulo energetico
Han-Easy Lock®	false

Dettagli tecnici

Corrente d'esercizio	200 A
Tensione di esercizio	1500 V
Tensione di prova	8 kV
Grado di inquinamento	2
Resistenza di contatto	>10⁸ Ω
Resistenza di contatto	0.3 mΩ
Temperatura massima	[-40] ... [+125 °C]
Nota sulla temperatura limite	Da utilizzare come connettore secondo la norma IEC 61984.
Coppia di serraggio	[‌25 Nm]
Misura chiave	9
Numero di ri-fissaggi	500
Grado di protezione secondo IEC 60529	IP40 condizioni di inserzione
Grado di protezione secondo IEC 60529	IP20 quando connesso (1500 V DC; 1000 V AC)

Material properties

Protezione antincendio sui veicoli ferroviari	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	Conforme
Sostanze REACH SVHC	Non incluso
Sostanze REACH ANNEX XVII	Non incluso
Sostanze REACH ANNEX XIV	Non incluso
Insieme di requisiti con livelli di rischio	R22 (HL 1-3)
Insieme di requisiti con livelli di rischio	R23 (HL 1-3)
Stato ELV	Conforme
California Proposition 65 substances	Non incluso
Materiale (contatti)	Lega di rame
Finitura superficiale (contatti)	Argentati
Materiale (custodie)	Poliammide (PA)
Colore (custodie)	RAL 9005 (nero jet)
Colore (custodie)	RAL 1028 (giallo melone)
Comportamento al fuoco secondo UL 94	V-0

Specifications and approvals
