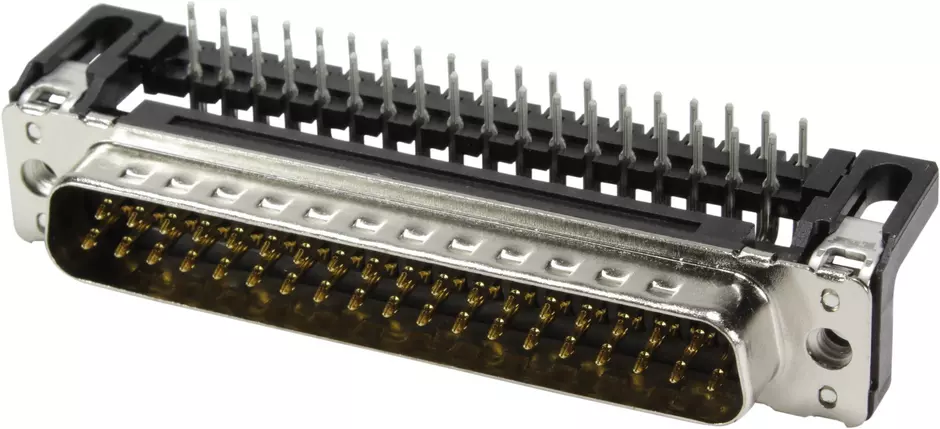

DSUB SV MA SSDP ANG73-254 37P PL3 NUT M3

Artikelnr.: 09 65 422 7801

De afbeelding dient alleen ter illustratie. Zie de productbeschrijving.

Connector

Artikelnr.: 09 65 422 7801

om prijzen en beschikbaarheid te zien.

om prijzen en beschikbaarheid te zien.

Connector

aansluiting met golfsoldering

Nominale stroom: ‌6.5 A

Mannelijk

Grootte: D-Sub 4

Thermoplastisch hars, gevulde glasvezel (PBTP), Schaal: plaatstaal

Zwart

Contacten: 37

Koperlegering

Edelmetaal over Ni

Identificatie

Categorie	Connectors
Identificatie	Standaard
Element	Connector
Serie	D-Sub
Beschrijving van het contact	Gestempeld
Beschrijving van het contact	Haaks

Versie

Aansluitmethode	aansluiting met golfsoldering
Vergrendelingstype	Bevestigingsflens met draad M3
Geslacht	Mannelijk
Grootte	D-Sub 4
Verbindingstype	Moederbord naar dochterkaart
Aantal contacten	37
Afsluitingslengte	2.9 mm

Technische eigenschappen

Prestatieniveau	3
Hot plugging	Nee
Afstand tussen rijen	2.54 mm
Contactpitch (aansluitzijde)	2.76 mm
Nominale stroom	6.5 A
Tussenruimteafstand	1 mm
Kruipweg	1 mm
Isolatieweerstand	>10¹⁰ Ω
Contactweerstand	10 mΩ
Beperkt de temperatuur	-55 ... +125 °C
Aanhaalkoppel	≤0,6 Nm Vrouwelijk schroefslot
Insteekkracht	123 N
Uittrekkracht	11 N
Uittrekkracht	82 N
steekcycli	50
Testspanning Ur.m.s.	1 kV
Isolatiegroep	IIIa (175 ≤ CTI < 400)
PCB-dikte	≥1,6 mm
Installatiehoogte	7.3 mm

Material properties

Brandbeveiliging op spoorwegvoertuigen	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	conform
REACH SVHC Stoffen	Niet ingesloten
REACH BIJLAGE XVII Stoffen	Niet ingesloten
REACH BIJLAGE XIV Stoffen	Niet ingesloten
Benodigdhedenset met gevarenniveaus	R26
ELV-status	conform
California Proposition 65 stoffen	Ja
California Proposition 65 stoffen	Lood
California Proposition 65 stoffen	Nikkel
Materiaal (insteekstuk)	Thermoplastisch hars, gevulde glasvezel (PBTP)
Materiaal (insteekstuk)	Schaal: plaatstaal
Kleur (insteekstuk)	Zwart
Materiaal (contacten)	Koperlegering
Oppervlak (contacten)	Edelmetaal over Ni
Ontvlambaarheidsklasse materiaal vlgs. UL 94	V-0

Specifications and approvals

UL / CSA	UL 1977 ECBT2.E102079
Specificaties	DIN 41652

Commerciële data

Europees douanetariefnummer	85366990
Verpakkingsmaat	50
Nettogewicht	17.48 g
Land van herkomst	Roemenië
GTIN	5713140079144
eCl@ss	27440214
ETIM	EC001136
UNSPSC 24.0	39121469
