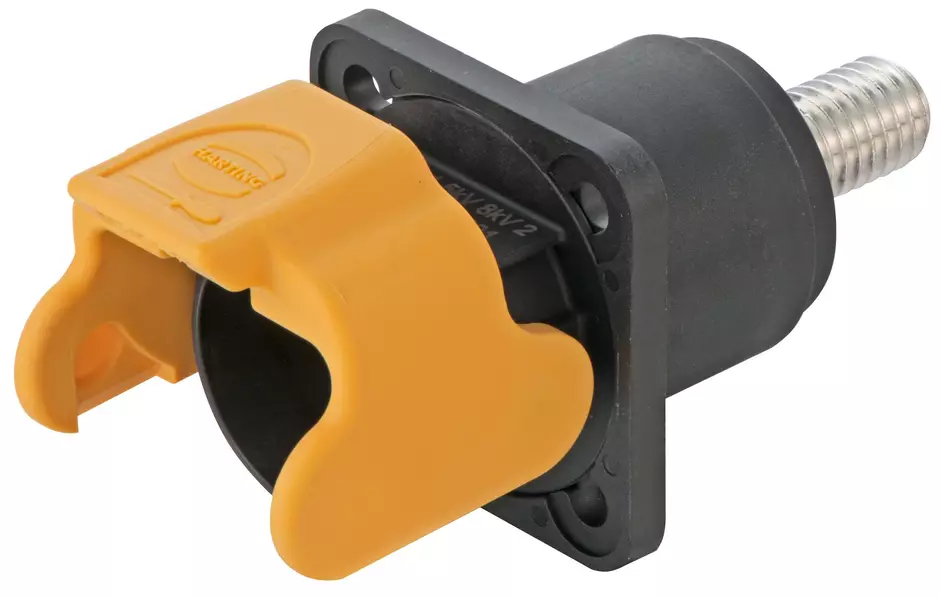

Han® S-HBM w. MC M8-black-UP

Artikelnr.: 09 93 001 0321

Nieuw

De afbeelding dient alleen ter illustratie. Zie de productbeschrijving.

Nieuw

Scheidingswand gemonteerde behuizing

Artikelnr.: 09 93 001 0321

om prijzen en beschikbaarheid te zien.

om prijzen en beschikbaarheid te zien.

Scheidingswand gemonteerde behuizing

incl. mannelijk contact met M8-bout aansluiting, Met ontgrendelingsbescherming

Enkele sluithendel

Materiaal (kap/behuizing): Polyamide (PA)

RAL 9005 (gitzwart), RAL 1028 (meloengeel)

Identificatie

Categorie	Kappen / behuizingen
Identificatie	Han^® S 200
Serie	Han® S
Type kap/behuizing	Scheidingswand gemonteerde behuizing
Beschrijving van kap/behuizing	incl. mannelijk contact met M8-bout aansluiting
Beschrijving van kap/behuizing	Met ontgrendelingsbescherming

Versie

Technische eigenschappen

Nominale stroom	200 A
Nominale spanning	1500 V
Nominale impulsspanning	8 kV
Mate van verontreiniging	2
Isolatieweerstand	>10⁸ Ω
Contactweerstand	0.3 mΩ
Beperkt de temperatuur	[-40] ... [+125 °C]
Opmerking over het beperken van de temperatuur	Gebruik een connector overeenkomstig IEC 61984.
Aanhaalkoppel	[‌11 Nm]
Aantal hervergrendelingen	500
Beschermingsgraad vlgs. IEC 60529	IP40 aangesloten toestand
Beschermingsgraad vlgs. IEC 60529	IP20 niet-aangesloten toestand (1500 V DC; 1000 V AC)

Material properties

Brandbeveiliging op spoorwegvoertuigen	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	conform
REACH SVHC Stoffen	Niet ingesloten
REACH BIJLAGE XVII Stoffen	Niet ingesloten
REACH BIJLAGE XIV Stoffen	Niet ingesloten
Benodigdhedenset met gevarenniveaus	R22 (HL 1-3)
Benodigdhedenset met gevarenniveaus	R23 (HL 1-3)
ELV-status	conform
California Proposition 65 stoffen	Niet ingesloten
Materiaal (contacten)	Koperlegering
Oppervlak (contacten)	Verzilverd
Materiaal (kap/behuizing)	Polyamide (PA)
Kleur (kap/behuizing)	RAL 9005 (gitzwart)
Kleur (kap/behuizing)	RAL 1028 (meloengeel)
Ontvlambaarheidsklasse materiaal vlgs. UL 94	V-0

Specifications and approvals

Commerciële data

Europees douanetariefnummer	85389099
Verpakkingsmaat	1
Nettogewicht	35.4 g
Land van herkomst	China
GTIN	5713140183803
eCl@ss	27440202
ETIM	EC000437
UNSPSC 24.0	39121466
