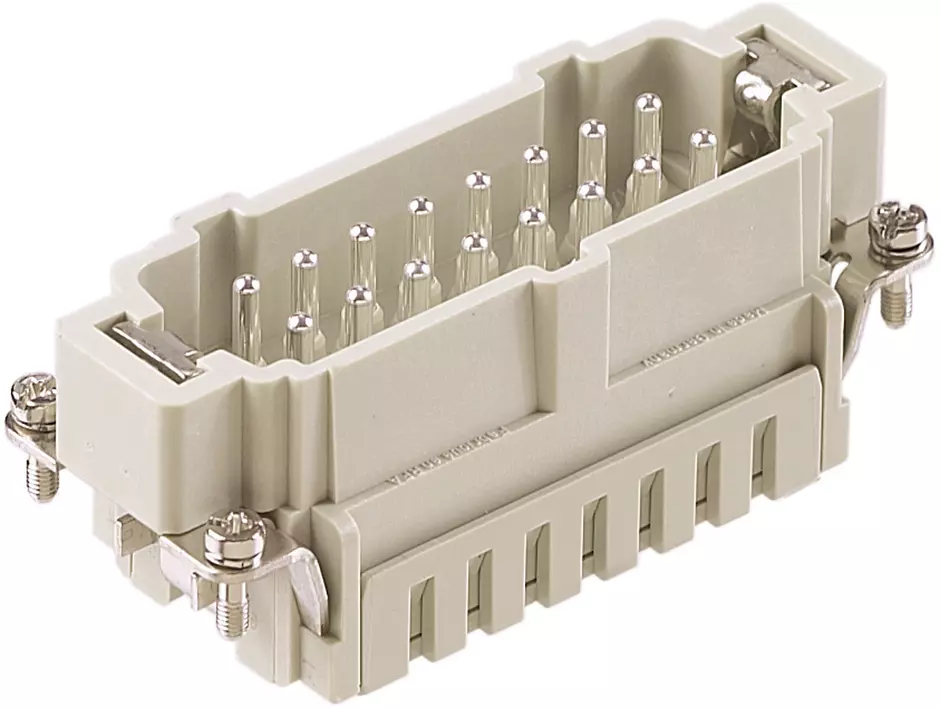

09 33 016 2616, Han® 16 ES Stift 1 - 16

Artigo nº.: 09 33 016 2616

Configurável

A imagem é apenas para fins ilustrativos. Consulte a descrição do produto.

Configurável

Insertos

Artigo nº.: 09 33 016 2616

para ver preços e disponibilidade.

para ver preços e disponibilidade.

Insertos

Terminal mola

Macho

Policarbonato (PC)

RAL 7032 (cinza-seixo)

Corrente Nominal: ‌16 A

Tamanho: 16 B

Contatos: 16

Seção transversal do condutor: 0.14 ... 2.5 mm²

Liga de cobre

Banhado a prata

Identificação

Categoria	Insertos
Série	Han^® ES

Versão

Características técnicas

Seção transversal do condutor (mm²)	0,14 ... 2,5 mm²
Seção transversal do condutor (AWG)	AWG 26 ... AWG 14
Tensão nominal conforme CSA	600 V
Corrente Nominal	16 A
Tensão Nominal	500 V
Tensão nominal de impulso	6 kV
Grau de poluição	3
Tensão nominal conforme UL	600 V
Resistência de isolamento	>10¹⁰ Ω
Resistência de contato	3 mΩ
Limitação de temperatura	-40 ... +125 °C
Comprimento de decapagem	7 ... 9 mm
Torque de aperto	‌1,2 Nm Parafuso do fio PE M4
Recommended screw driver	PH2
Ciclos de conexão	500

Material properties

Número ECHA SCIP	1e38d35d-d1be-4585-8e03-95faccd739bf
Proteção contra incêndios em veículos ferroviários	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	50
RoHS	conformidade com exceção
Substâncias REACH SVHC	Sim
Substâncias REACH Annex XVII	Não contido
Substâncias REACH ANNEX XIV	Não contido
Conjunto de requisitos com níveis de risco	R22 (HL 1-3)
Conjunto de requisitos com níveis de risco	R23 (HL 1-3)
Status ELV	conformidade com exceção
Substâncias da Proposta 65 da Califórnia	Sim
Exceções RoHS	6 c): Chumbo em ligas de cobre, num teor ponderal não superior a 4 %
Substâncias REACH SVHC	Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate
Substâncias REACH SVHC	Fio
Substâncias da Proposta 65 da Califórnia	Fio
Substâncias da Proposta 65 da Califórnia	Níquel
Material (inserto)	Policarbonato (PC)
Cor (inserto)	RAL 7032 (cinza-seixo)
Material (contatos)	Liga de cobre
Superfície (contatos)	Banhado a prata
Classe de inflamabilidade do material conforme UL 94	V-0

Specifications and approvals

Dados comerciais

Número de tarifa da alfândega europeia	85366990
Tamanho de embalagem	1
Peso líquido	84.27 g
País de origem	Alemanha
GTIN	5713140572102
eCl@ss	27440205
UNSPSC 24.0	39121522
