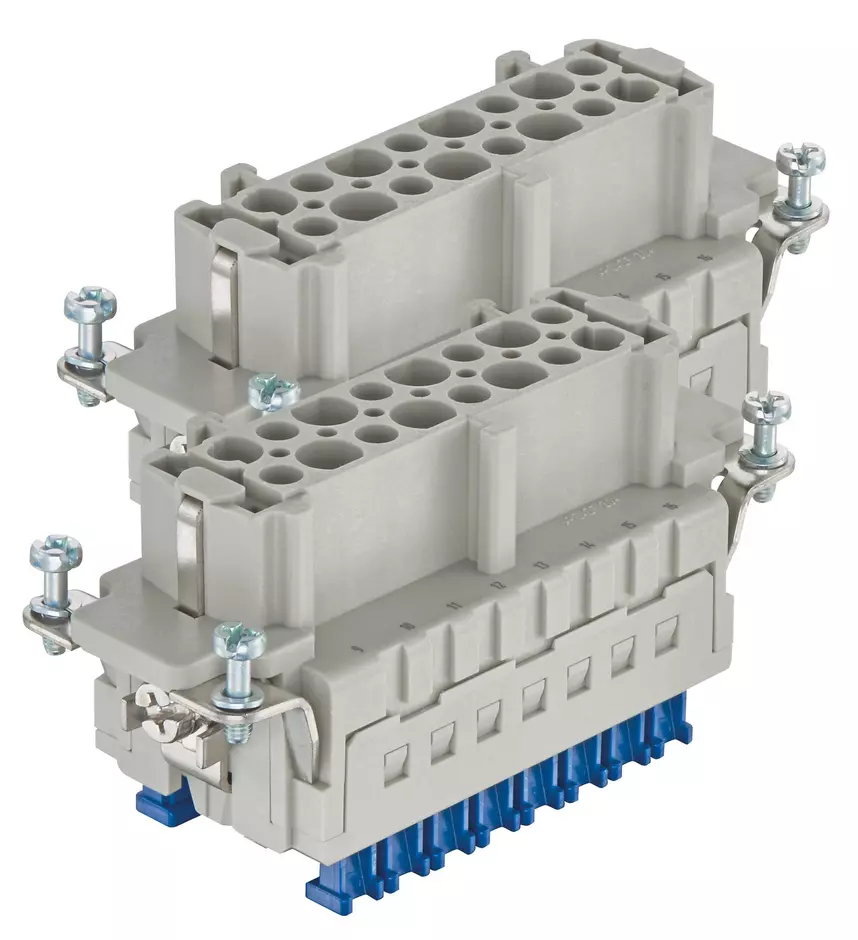

Han 16ES Press - F (17-32)

Artigo nº.: 09 33 016 2788

A imagem é apenas para fins ilustrativos. Consulte a descrição do produto.

Insertos

Artigo nº.: 09 33 016 2788

para ver preços e disponibilidade.

para ver preços e disponibilidade.

Insertos

Terminal mola

Fêmea

Policarbonato (PC)

RAL 7032 (cinza-seixo)

Corrente Nominal: ‌16 A

Tamanho: 32 B

Contatos: 32

Seção transversal do condutor: 0.14 ... 2.5 mm²

Liga de cobre

Banhado a prata

Identificação

Versão

Método de terminação	Terminal mola
Gênero	Fêmea
Tamanho	32 B
Com proteção para cabo	No
Número de Pólos	32
contato terra	Yes
Identificação do contato	17 ... 32
Detalhes	Slide azul
	somente para carcaças/bases de construção alta
	Você precisa de dois insertos para a montagem completa!

Características técnicas

Seção transversal do condutor (mm²)	0,14 ... 2,5 mm²
Seção transversal do condutor (AWG)	AWG 26 ... AWG 14
Tensão nominal conforme CSA	600 V
Corrente Nominal	16 A
Tensão Nominal	500 V
Tensão nominal de impulso	6 kV
Grau de poluição	3
Tensão nominal conforme UL	600 V
Resistência de isolamento	>10¹⁰ Ω
Resistência de contato	3 mΩ
Limitação de temperatura	-40 ... +125 °C
Comprimento de decapagem	9 ... 11 mm
Torque de aperto	‌1,2 Nm Parafuso do fio PE M4
Recommended screw driver	PH2
Ciclos de conexão	500

Material properties

Número ECHA SCIP	5dbb3851-b94e-4e88-97a1-571845975242
Proteção contra incêndios em veículos ferroviários	EN 45545-2 (2020-08) + A1 (2023-10)
China RoHS	e
RoHS	conformidade
Substâncias REACH SVHC	Sim
Substâncias REACH Annex XVII	Não contido
Substâncias REACH ANNEX XIV	Não contido
Conjunto de requisitos com níveis de risco	R22 (HL 1-3)
Conjunto de requisitos com níveis de risco	R23 (HL 1-3)
Status ELV	conformidade
Substâncias da Proposta 65 da Califórnia	Sim
Substâncias REACH SVHC	Potassium 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulphonate
Substâncias da Proposta 65 da Califórnia	Fio
Substâncias da Proposta 65 da Califórnia	Níquel
Material (inserto)	Policarbonato (PC)
Cor (inserto)	RAL 7032 (cinza-seixo)
Material (contatos)	Liga de cobre
Superfície (contatos)	Banhado a prata
Cor (acessórios)	Azul
Classe de inflamabilidade do material conforme UL 94	V-0

Specifications and approvals

Dados comerciais

Número de tarifa da alfândega europeia	85366990
Tamanho de embalagem	1
Peso líquido	120 g
País de origem	Alemanha
GTIN	5713140186361
eCl@ss	27440205
ETIM	EC000438
UNSPSC 24.0	39121522
