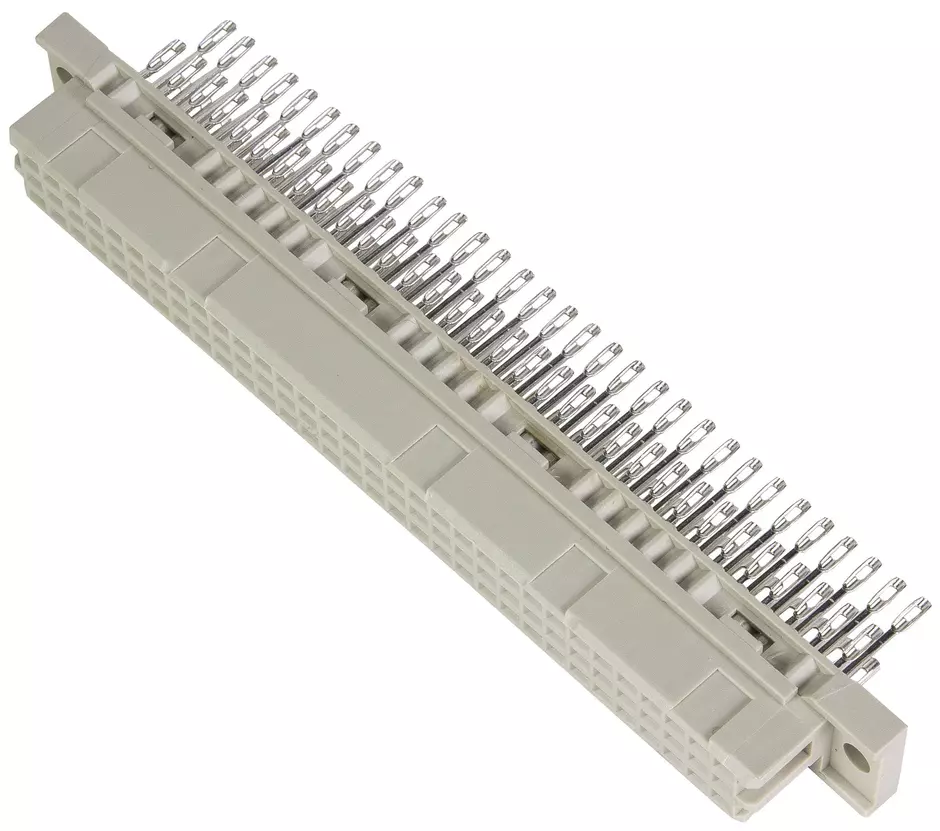

BAUF.C-FE.,LÖTÖSE,96POL.,AFS2,

Artikel nr.: 09 03 296 6823

Konfigurerbar

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Konfigurerbar

Honkontakdon

Artikel nr.: 09 03 296 6823

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Honkontakdon

Lödskoterminering

Märkström: ‌2 A

Kontakter: 96

Rak

Kopparlegering

Ädelmetall över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 2, enligt IEC 60603-2

Kodning: Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Identifiering

Version

Förbindningsmetod	Lödskoterminering
Förbindningstyp	PCB till kabel
Antal kontakter	96
Kontaktkonfiguration	Rader a, b och c, positioner 1, 2, ... , 31, 32
Kodning	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Kontaktrader	3
Kontaktdelning (förbindningssida)	2,54 mm
Kontaktdelning (hopkopplade sidan)	2,54 mm
Märkström	‌ 2 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	≥ 1,2 mm
Krypavstånd	≥ 1,2 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	≤ 20 mΩ
Begränsande temperatur	-55 ... +125 °C
Isättningskraft	≤ 90 N
Urtagningskraft	≤ 60 N
Prestandanivå	2
Prestandanivå	enligt IEC 60603-2
Matningscykler	≥ 400
Testspänning Ur.m.s.	1 kV (kontakt-kontakt)
Testspänning Ur.m.s.	1,55 kV (kontakt-jord)
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)
Hot plugging	No

Materialprestanda

Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ädelmetall över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0
RoHS	överensstämmelse
ELV status	överensstämmelse
Kina RoHS	e
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
REACH SVHC ämnen	Innehåller ej
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Nickel

Specifikationer och godkännanden

Kommersiella data

Förpackningsmått	27
Nettovikt	0,019 g
Ursprungsland	Tjeckien
Tariffnummer europeisk tull	85366990
GTIN	5713140007185
eCl@ss	27.460.201,00
ETIM	EC002637
UNSPSC 24.0	39121415
