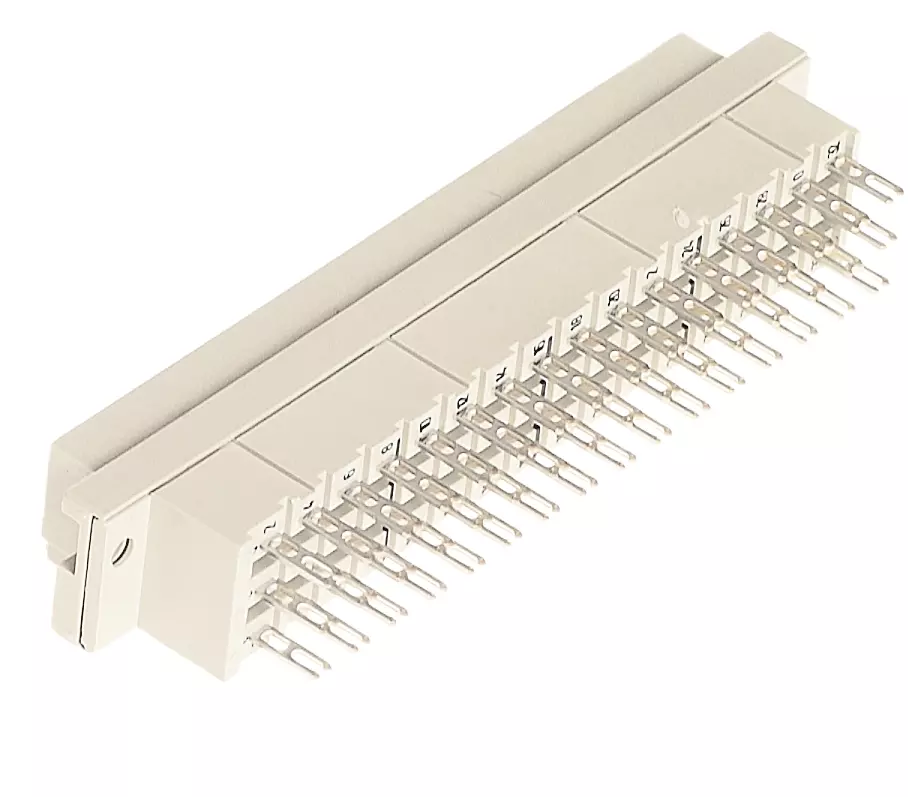

DIN-Power E048FL-8,0C1-3

Artikel nr.: 09 05 248 7823

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Honkontakdon

Artikel nr.: 09 05 248 7823

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Honkontakdon

Lödskoterminering

Märkström: ‌6 A

Kontakter: 48

Rak

Kopparlegering

Ädelmetall över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 3, enligt IEC 60603-2

Kodning: Hålkodning, Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Denna produkt är inte längre beställningsbar.

Du kan använda efterträdaren.

Identifiering

Version

Förbindningsmetod	Lödskoterminering
Förbindningstyp	PCB till kabel
Antal kontakter	48
Kontaktkonfiguration	Rader a, c och e, positioner 2, 4, ... , 30, 32
Kodning	Hålkodning
Kodning	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Prestandanivå	3
Prestandanivå	enligt IEC 60603-2
Hot plugging	No
Kontaktrader	3
Kontaktdelning (förbindningssida)	5.08 mm
Kontaktdelning (hopkopplade sidan)	5.08 mm
Märkström	6 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	3 mm
Krypavstånd	3 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	15 mΩ
Begränsande temperatur	[-55] ... [+125 °C]
Isättningskraft	75 N
Urtagningskraft	75 N
Matningscykler	50
Testspänning Ur.m.s.	1,55 kV (kontakt-kontakt)
Testspänning Ur.m.s.	1,55 kV (kontakt-jord)
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)

Material properties

Brandskydd på järnvägsfordon	EN 45545-2 (2020-08) + A1 (2023-10)
Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
Krav fastställt med risknivåer	R26
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ädelmetall över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	1
Nettovikt	43.75 g
Ursprungsland	Tyskland
GTIN	5713140009219
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
