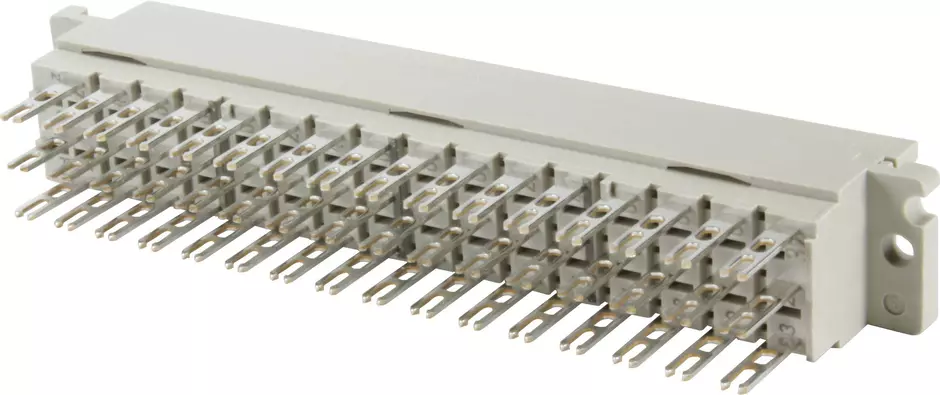

DIN-Power F032FL-9,0C1-1

Artikel nr.: 09 06 232 2843

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Honkontakdon

Artikel nr.: 09 06 232 2843

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Honkontakdon

Lödskoterminering

Märkström: ‌6 A

Kontakter: 32

Rak

Kopparlegering

Ädelmetall över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 1, enligt IEC 60603-2

Kodning: Hålkodning, Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Identifiering

Version

Förbindningsmetod	Lödskoterminering
Förbindningstyp	PCB till kabel
Antal kontakter	32
Kontaktkonfiguration	Rader z och d, positioner 2, 4, ... , 30, 32
Kodning	Hålkodning
Kodning	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Prestandanivå	1
Prestandanivå	enligt IEC 60603-2
Hot plugging	No
Kontaktrader	3
Kontaktdelning (hopkopplade sidan)	3.81 mm
Kontaktdelning (hopkopplade sidan)	5.08 mm
Märkström	6 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	1.6 mm
Krypavstånd	3 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	15 mΩ
Begränsande temperatur	[-55] ... [+125 °C]
Isättningskraft	50 N
Urtagningskraft	50 N
Matningscykler	500
Testspänning Ur.m.s.	1,55 kV (kontakt-kontakt)
Testspänning Ur.m.s.	2,5 kV (kontakt-jord)
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)

Material properties

Brandskydd på järnvägsfordon	EN 45545-2 (2020-08) + A1 (2023-10)
Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
Krav fastställt med risknivåer	R26
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ädelmetall över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	20
Nettovikt	31.22 g
Ursprungsland	Tyskland
GTIN	5713140013155
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
