DIN-Power F48MW-C1-1

Artikel nr.: 09 06 048 2906

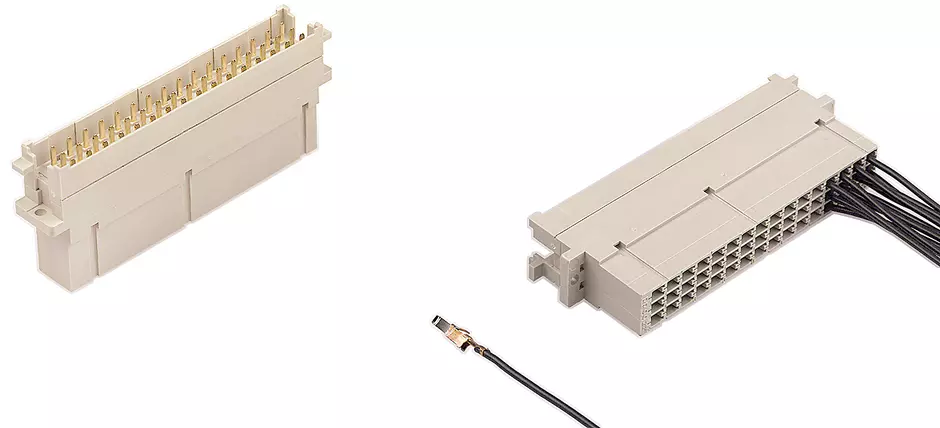

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Hankontaktdon

Artikel nr.: 09 06 048 2906

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Hankontaktdon

Krimpterminering

Kontakter: 48

Kodning: Hålkodning, Höljeskodning, Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Identifiering

Version

Förbindningsmetod	Krimpterminering
Förbindningstyp	PCB till kabel
Antal kontakter	48
Kontaktkonfiguration	Rader z, d och b, positioner 2, 4, ... , 30, 32
Kodning	Hålkodning
	Höljeskodning
	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns
Detaljer	Beställ krimpkontakter separat.

Tekniska egenskaper

Hot plugging	No
Kontaktrader	3
Kontaktdelning (förbindningssida)	5.08 mm
Kontaktdelning (hopkopplade sidan)	3.81 mm
Kontaktdelning (hopkopplade sidan)	5.08 mm
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	1.6 mm
Krypavstånd	3 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	15 mΩ
Begränsande temperatur	-55 ... +125 °C
Isättningskraft	75 N
Urtagningskraft	75 N
Testspänning Ur.m.s.	1,55 kV (kontakt-kontakt)
Testspänning Ur.m.s.	2,5 kV (kontakt-jord)
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)

Material properties

Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Bly
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	10
Nettovikt	35.72 g
Ursprungsland	Rumänien
GTIN	5713140011373
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
