DIN-Power H015FS-3C1-1 (NFF)

Artikel nr.: 09 06 215 2892 222

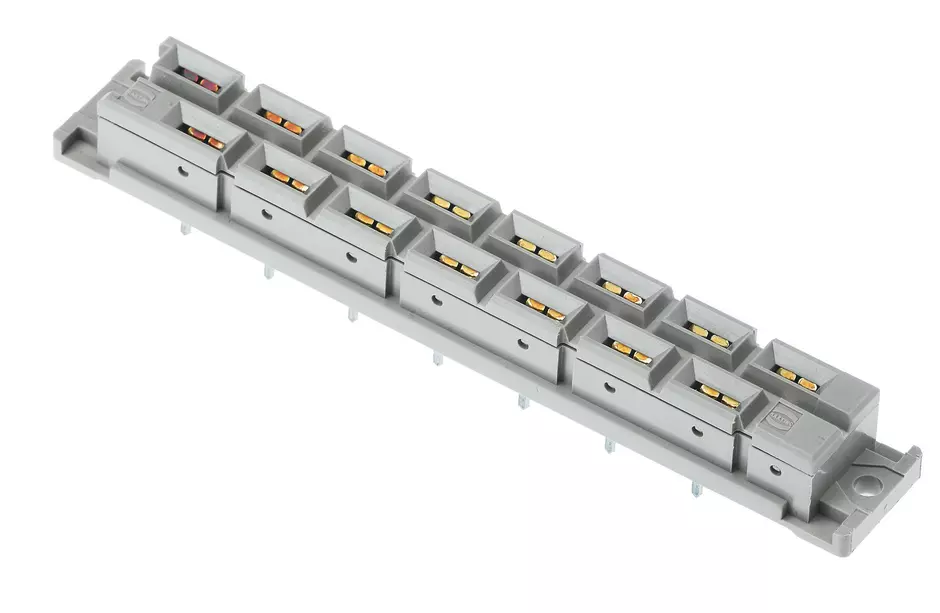

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Honkontakdon

Artikel nr.: 09 06 215 2892 222

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Honkontakdon

Våglödningsförbindning

Märkström: ‌15 A

Kontakter: 15

Rak

Kopparlegering

Au över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 1, enligt IEC 60603-2

Kodning: Höljeskodning, D20 kodning

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7035 (ljusgrå)

Denna produkt är inte längre beställningsbar.

Kontakta din lokala distributionspartner.

Identifiering

Version

Förbindningsmetod	Våglödningsförbindning
Förbindningstyp	Moderkort till dotterkort
	Mezzanin
	PCB till kabel
Antal kontakter	15
Kontaktkonfiguration	Rad d, positioner 6, 10, ... , 26, 30 och rad z, positioner 4, 8, ... , 28, 32
Förbindningslängd	4 mm
Kodning	Höljeskodning
Kodning	D20 kodning
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Kontaktdelning (förbindningssida)	10,16 mm
Kontaktdelning (hopkopplade sidan)	6,5 mm
Kontaktdelning (hopkopplade sidan)	10,16 mm
Märkström	‌ 15 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	≥ 4,5 mm
Krypavstånd	≥ 8 mm
Isoleringsmotstånd	>10¹¹ Ω
Kontaktmotstånd	≤ 8 mΩ
Begränsande temperatur	-55 ... +125 °C
Isättningskraft	≤ 90 N
Urtagningskraft	≤ 90 N
Prestandanivå	1
Prestandanivå	enligt IEC 60603-2
Matningscykler	≥ 500
Testspänning Ur.m.s.	3.1 kV
Isoleringsgrupp	II (400 ≤ CTI < 600)
Hot plugging	No

Materialprestanda

Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7035 (ljusgrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Au över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0
RoHS	överensstämmelse
ELV status	överensstämmelse
Kina RoHS	e
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
REACH SVHC ämnen	Innehåller ej
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Nickel

Specifikationer och godkännanden

Specifikationer	IEC 60603-2
Järnvägsklassificering	F1/I2 enl. NFF 16-101/102

Kommersiella data

Förpackningsmått	1
Nettovikt	15,86 g
Ursprungsland	Rumänien
Tariffnummer europeisk tull	85366990
GTIN	5713140939196
eCl@ss	27.460.201,00
ETIM	EC002637
UNSPSC 24.0	39121415
