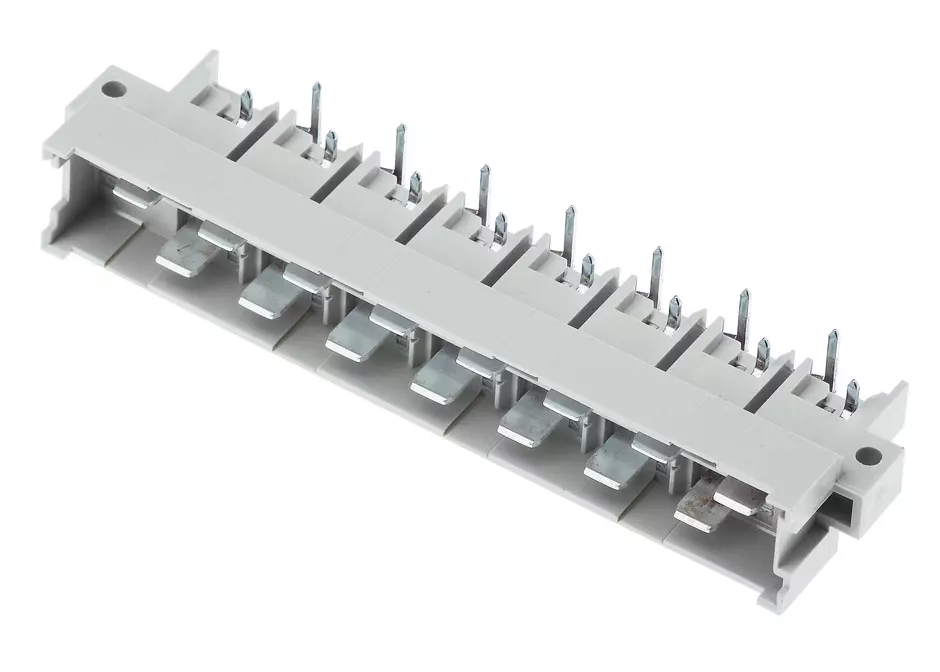

DIN-Power H015MS-3,2C1-1-V1 (NFF)

Artikel nr.: 09 06 115 2932 222

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Hankontaktdon

Artikel nr.: 09 06 115 2932 222

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Hankontaktdon

Våglödningsförbindning

Märkström: ‌15 A

Kontakter: 15

Vinklad

Kopparlegering

Ag över Ni Kopplingssida, Sn över Ag över Ni Förbindningssida

Prestandanivå: 1, enligt IEC 60603-2

Kodning: Höljeskodning, D20 kodning

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7035 (ljusgrå)

Identifiering

Version

Förbindningsmetod	Våglödningsförbindning
Förbindningstyp	Moderkort till dotterkort
Förbindningstyp	PCB till kabel
Antal kontakter	15
Kontaktkonfiguration	Rad d, positioner 6, 10, ... , 26, 30 och rad z, positioner 4, 8, ... , 28, 32
Ledande kontakt på position	z32
Kodning	Höljeskodning
Kodning	D20 kodning
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Prestandanivå	1
Prestandanivå	enligt IEC 60603-2
Hot plugging	No
Kontaktdelning (förbindningssida)	5.08 mm
Kontaktdelning (hopkopplade sidan)	6.5 mm
Kontaktdelning (hopkopplade sidan)	10.16 mm
Märkström	15 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	4.5 mm
Krypavstånd	8 mm
Isoleringsmotstånd	>10¹¹ Ω
Kontaktmotstånd	8 mΩ
Begränsande temperatur	[-55] ... [+125 °C]
Isättningskraft	90 N
Urtagningskraft	90 N
Matningscykler	500
Testspänning Ur.m.s.	3,1 kV
Isoleringsgrupp	II (400 ≤ CTI < 600)

Material properties

Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Bly
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7035 (ljusgrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ag över Ni Kopplingssida
Yta (kontakter)	Sn över Ag över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Specifikationer	IEC 60603-2
Järnvägsklassificering	F1/I2 enl. NFF 16-101/102

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	20
Nettovikt	33.35 g
Ursprungsland	Rumänien
GTIN	5713140011489
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
