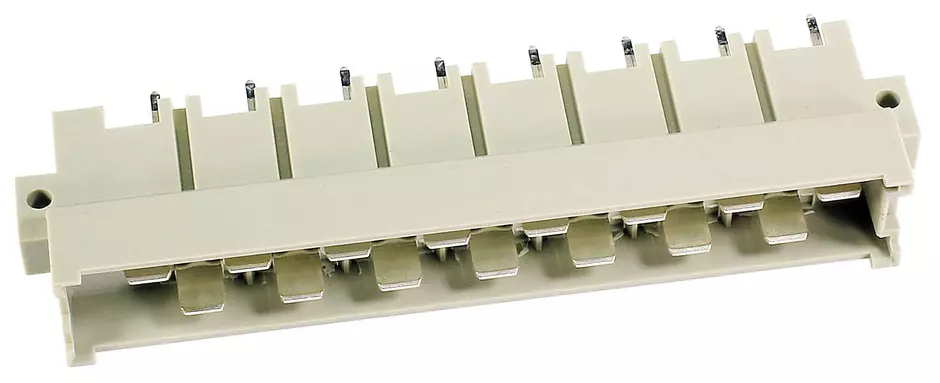

DIN-Power H15MS-3,0C1-1

Artikel nr.: 09 06 015 2913

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Hankontaktdon

Artikel nr.: 09 06 015 2913

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Hankontaktdon

Våglödningsförbindning

Märkström: ‌15 A

Kontakter: 15

Rak

Kopparlegering

Ag över Ni Kopplingssida, Ag över Ni Förbindningssida

Prestandanivå: 1, enligt IEC 60603-2

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Identifiering

Version

Förbindningsmetod	Våglödningsförbindning
Förbindningstyp	Mezzanin
Förbindningstyp	PCB till kabel
Antal kontakter	15
Kontaktkonfiguration	Rad d, positioner 6, 10, ... , 26, 30 och rad z, positioner 4, 8, ... , 28, 32
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Prestandanivå	1
Prestandanivå	enligt IEC 60603-2
Hot plugging	No
Kontaktdelning (förbindningssida)	5.08 mm
Kontaktdelning (hopkopplade sidan)	6.5 mm
Kontaktdelning (hopkopplade sidan)	10.16 mm
Märkström	15 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	4.5 mm
Krypavstånd	8 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	8 mΩ
Begränsande temperatur	-55 ... +125 °C
Isättningskraft	90 N
Urtagningskraft	90 N
Matningscykler	500
Testspänning Ur.m.s.	3,1 kV
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)

Material properties

Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Bly
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ag över Ni Kopplingssida
Yta (kontakter)	Ag över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	20
Nettovikt	25.46 g
Ursprungsland	Rumänien
GTIN	5713140010840
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
