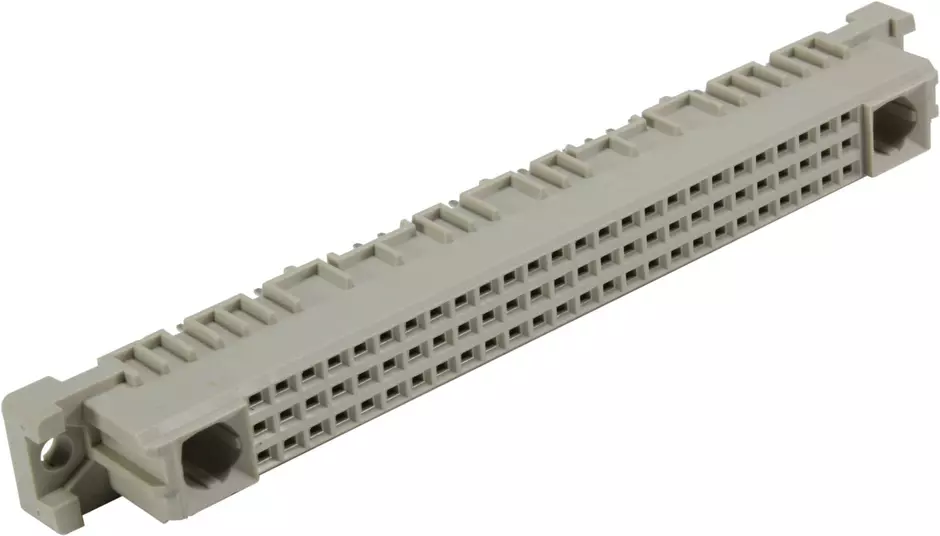

DIN-Signal Mflat78+2FS-4,5C1-2

Artikel nr.: 09 03 278 6865

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Honkontakdon

Artikel nr.: 09 03 278 6865

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Honkontakdon

Våglödningsförbindning

Märkström: ‌2 A

Kontakter: 80

Rak

Kopparlegering

Ädelmetall över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 2, enligt IEC 60603-2

Kodning: Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Identifiering

Kategori	Kontaktdon
Identifiering	Type M-låg
Element	Honkontakdon
Serie	DIN 41612
Kontaktbeskrivning	Rak
Funktioner	Märkström för specialkontakter, se de valda kontakternas datablad

Version

Förbindningsmetod	Våglödningsförbindning
Förbindningstyp	Moderkort till dotterkort
	Mezzanin
	PCB till kabel
Antal kontakter	80
Antal signalkontakter	78
Kontaktkonfiguration	Rader a, b och c, positioner 4, 5, ... , 28, 29
Förbindningslängd	4.5 mm
Kodning	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns

Tekniska egenskaper

Prestandanivå	2
Prestandanivå	enligt IEC 60603-2
Hot plugging	No
Kontaktrader	3
Kontaktdelning (förbindningssida)	2.54 mm
Kontaktdelning (förbindningssida)	7.62 mm
Kontaktdelning (hopkopplade sidan)	2.54 mm
Kontaktdelning (hopkopplade sidan)	7.62 mm
Märkström	2 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	1 mm
Krypavstånd	1 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	20 mΩ
Begränsande temperatur	[-55] ... [+125 °C]
Isättningskraft	74 N
Urtagningskraft	50 N
Matningscykler	400
Testspänning Ur.m.s.	1 kV
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)

Material properties

Brandskydd på järnvägsfordon	EN 45545-2 (2020-08) + A1 (2023-10)
Kina RoHS	e
RoHS	överensstämmelse
REACH SVHC ämnen	Innehåller ej
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
Krav fastställt med risknivåer	R26
ELV status	överensstämmelse
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Nickel
Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ädelmetall över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0

Specifications and approvals

Specifikationer	IEC 60603-2 (komplementär)
Järnvägsklassificering	F4/I3 enl. NFF 16-101/102

Kommersiella data

Tariffnummer europeisk tull	85366990
Förpackningsmått	20
Nettovikt	14.85 g
Ursprungsland	Tyskland
GTIN	5713140006942
eCl@ss	27460201
ETIM	EC002637
UNSPSC 24.0	39121415
