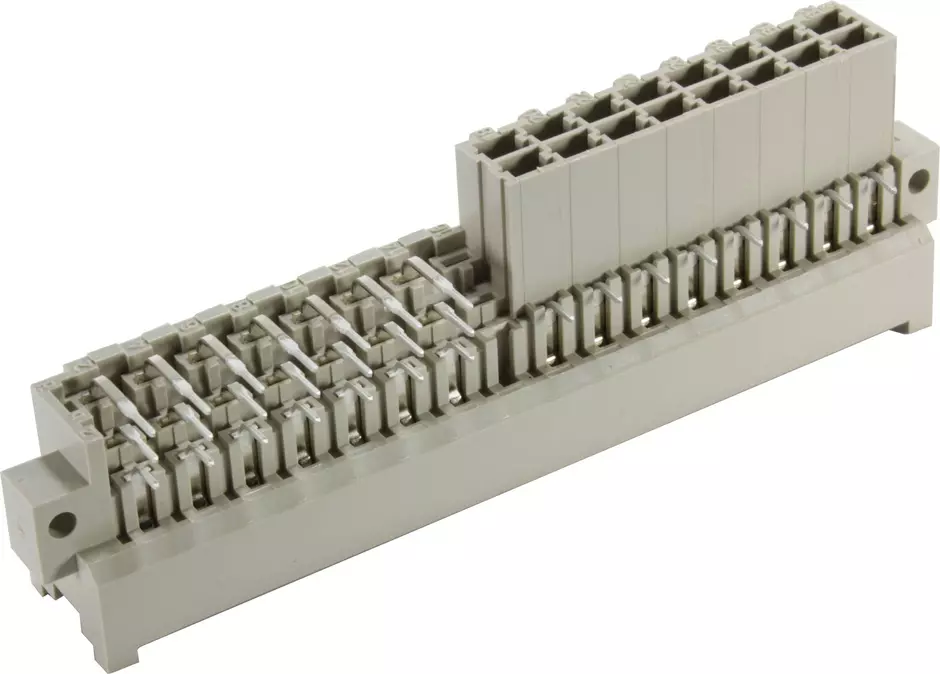

GDS A-FM HANE

Artikel nr.: 09 06 145 2971

Konfigurerbar

Bilden är endast avsedd för illustrationsändamål. Vänligen se produktbeskrivningen.

Konfigurerbar

Hankontaktdon

Artikel nr.: 09 06 145 2971

för att se priser och tillgänglighet.

för att se priser och tillgänglighet.

Hankontaktdon

Våglödningsförbindning, Krimpterminering

Märkström: ‌6 A

Kontakter: 45

Vinklad

Kopparlegering

Ädelmetall över Ni Kopplingssida, Sn över Ni Förbindningssida

Prestandanivå: 1, enligt IEC 60603-2

Kodning: Kodning med kontaktförluster

Kretskortsfixering: Med fästfläns

Termoplast, glasfiberfylld

RAL 7032 (stengrå)

Denna produkt är inte längre beställningsbar.

Du kan använda efterträdaren.

Identifiering

Version

Förbindningsmetod	Våglödningsförbindning
Förbindningsmetod	Krimpterminering
Förbindningstyp	Moderkort till dotterkort
	PCB till kabel
	Kabel till kabel
Antal kontakter	45
Kontaktkonfiguration	Rader z, b och d, positioner 2, 4, 6, 8, 10, 12, 14
Kontaktkonfiguration	Rad a, positioner 18, 20, 22, 24, 26, 28, 30, 32
Kodning	Kodning med kontaktförluster
Kretskortsfixering	Med fästfläns
Detaljer	Beställ krimpkontakter separat.

Tekniska egenskaper

Kontaktrader	3
Kontaktdelning (förbindningssida)	2,54 mm
Kontaktdelning (förbindningssida)	5,08 mm
Kontaktdelning (hopkopplade sidan)	3,81 mm
Kontaktdelning (hopkopplade sidan)	5,08 mm
Märkström	‌ 6 A
Märkström	Märkström uppmätt vid 20 °C, se reduktionskurvan för mer information
Fritt avstånd	≥ 1,6 mm
Krypavstånd	≥ 3 mm
Isoleringsmotstånd	>10¹² Ω
Kontaktmotstånd	≤ 15 mΩ
Begränsande temperatur	-55 ... +125 °C
Isättningskraft	≤ 70 N
Urtagningskraft	≤ 70 N
Prestandanivå	1
Prestandanivå	enligt IEC 60603-2
Matningscykler	≥ 500
Testspänning Ur.m.s.	1,55 kV (kontakt-kontakt)
Testspänning Ur.m.s.	2,5 kV (kontakt-jord)
Isoleringsgrupp	IIIa (175 ≤ CTI < 400)
Hot plugging	No

Materialprestanda

Material (kontaktinsats)	Termoplast, glasfiberfylld
Färg (kontaktinsats)	RAL 7032 (stengrå)
Material (kontakter)	Kopparlegering
Yta (kontakter)	Ädelmetall över Ni Kopplingssida
Yta (kontakter)	Sn över Ni Förbindningssida
Materialantändlighetsklass enligt UL 94	V-0
RoHS	överensstämmelse
ELV status	överensstämmelse
Kina RoHS	e
REACH bilaga XVII ämnen	Innehåller ej
REACH BILAGA XIV ämnen	Innehåller ej
REACH SVHC ämnen	Innehåller ej
California Proposition 65 ämnen	Ja
California Proposition 65 ämnen	Bly
California Proposition 65 ämnen	Nickel
Brandskydd på järnvägsfordon	EN 45545-2 (2020-08) + A1 (2023-10)
Krav fastställt med risknivåer	R26

Specifikationer och godkännanden

Kommersiella data

Förpackningsmått	20
Nettovikt	21,6 g
Ursprungsland	Tyskland
Tariffnummer europeisk tull	85366990
GTIN	5713140012141
eCl@ss	27.460.201,00
ETIM	EC002637
UNSPSC 24.0	39121415
