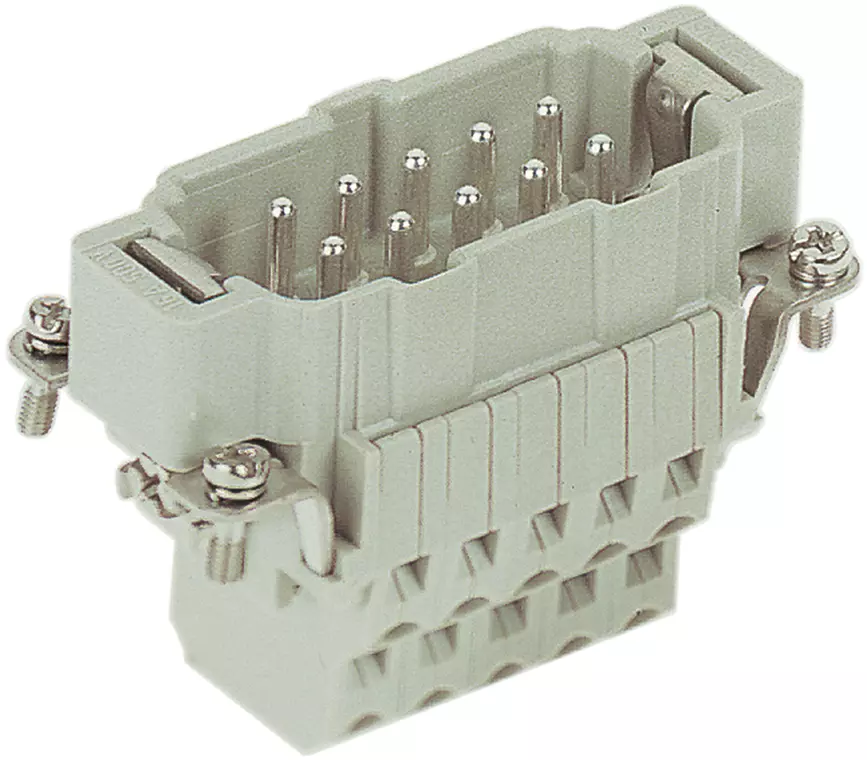

Han ESS 10 Pos. M Insert Double Cage Cla

Ürün No.: 09 33 010 2672

Yapılandırılabilir

Resim sadece gösterim amaçlıdır. Lütfen ürün açıklamasına bakınız.

Yapılandırılabilir

Çekirdekler

Ürün No.: 09 33 010 2672

fiyatları ve müsaitlik durumunu görmek için.

fiyatları ve müsaitlik durumunu görmek için.

Çekirdekler

Yaylı bağlantı şekli

Erkek

Polikarbonat (PC)

RAL 7032 (çakıl grisi)

Nominal akım: ‌16 A

Boyut: 10 B

Kontaklar: 10

İletken kesiti: 0.14 ... 2.5 mm²

Bakır alaşımı

Gümüş kaplı

Tanımlama

Kategori	Çekirdekler
Seri	Han^® ESS

Sürüm

Sonlandırma yöntemi	Yaylı bağlantı şekli
Soket tipi	Erkek
Boyut	10 B
Kontak sayısı	10
PE kontağı	Yes
Ayrıntılar	kontak başına iki sonlandırma
Ayrıntılar	yalnızca yüksek yapılı seyyar gövdeler/muhafazalar için

Teknik özellikler

İletken kesiti (mm²)	0,14 ... 2,5 mm²
İletken kesiti (AWG)	AWG 26 ... AWG 14
CSA uyarınca nominal gerilim	600 V
Nominal akım	16 A
Çalışma Gerilimi	500 V
Nominal darbe gerilimi	6 kV
Kirlilik derecesi	3
UL uyarınca nominal gerilim	600 V
Yalıtım direnci	>10¹⁰ Ω
Kontak direnci	3 mΩ
Sıcaklık sınırlaması	-40 ... +125 °C
Sıyırma uzunluğu	9 ... 11 mm
Sıkma torku	‌1,2 Nm PE vida M4
Recommended screw driver	PH2
Eşleşme döngüsü	500

Material properties

ECHA SCIP numarası	5dbb3851-b94e-4e88-97a1-571845975242
Demir yolu araçlarında yangından korunma	EN 45545-2 (2020-08) + A1 (2023-10)
Çin RoHS	50
RoHS	muafiyete uygun
REACH SVHC maddeleri	Evet
REACH Annex XVII maddeleri	İçermez
REACH ANNEX XIV maddeleri	İçermez
Tehlike Seviyeleri ile belirlenen gereklilik	R22 (HL 1-3)
Tehlike Seviyeleri ile belirlenen gereklilik	R23 (HL 1-3)
ELV durumu	muafiyete uygun
California Önerme 65 madde	Evet
RoHS muafiyetleri	6(c): Ağırlıkça %4'e kadar kurşun içeren bakır alaşımı
REACH SVHC maddeleri	Kurşun
California Önerme 65 madde	Kurşun
California Önerme 65 madde	Nikel
Malzeme (parça)	Polikarbonat (PC)
Renk (parça)	RAL 7032 (çakıl grisi)
Malzeme (kontaklar)	Bakır alaşımı
Yüzey (kontaklar)	Gümüş kaplı
UL 94 uyarınca malzeme yanıcılık sınıfı	V-0

Specifications and approvals

Ticari veriler

Avrupa gümrük tarife numarası	85366990
Ambalaj boyutu	1
Net ağırlık	84.3 g
Menşei ülkesi	Romanya
GTIN	5713140051065
eCl@ss	27440205
ETIM	EC000438
UNSPSC 24.0	39121522
